Surface Mount PCB စည်းဝေးပွဲဆိုတာ ဘာလဲ၊ ဘာကြောင့် အရေးကြီးသလဲ

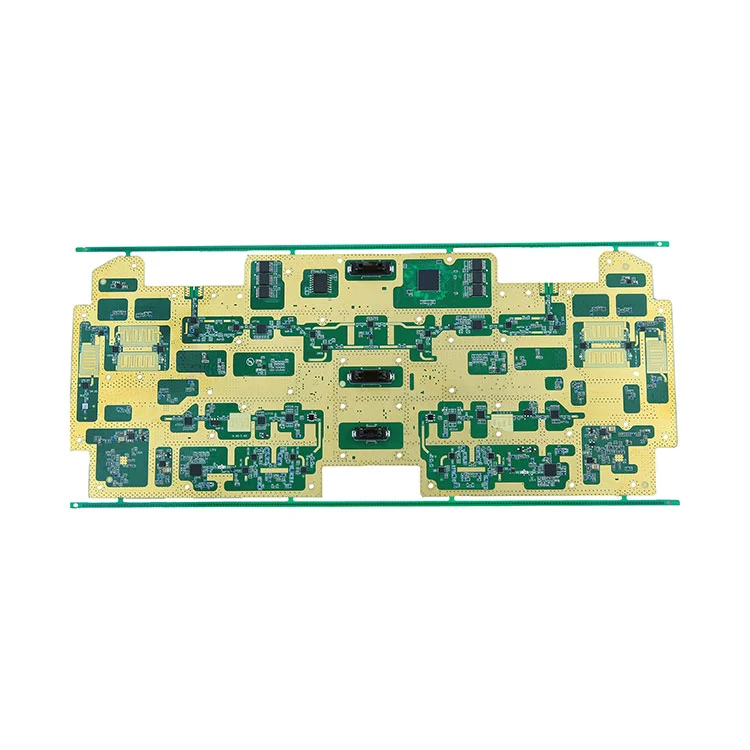

Surface Mount PCB ညီလာခံ ဆိုတာဘာလဲ။

Surface Mount PCB ညီလာခံ သည် အပေါက်များမှတဆင့် ထည့်သွင်းမည့်အစား အစိတ်အပိုင်းများကို ပုံနှိပ်ဆားကစ်ဘုတ် (PCB) ၏ မျက်နှာပြင်ပေါ်သို့ တိုက်ရိုက်တပ်ဆင်သည့် အီလက်ထရွန်းနစ် တပ်ဆင်ခြင်းလုပ်ငန်းစဉ်ကို ရည်ညွှန်းသည်။ ဤလုပ်ငန်းစဉ်သည် Surface Mount Technology (SMT) နှင့် Surface Mount Devices (SMDs) ပေါ်တွင် မှီခိုနေရပြီး အစိတ်အပိုင်းသိပ်သည်းဆ ပိုမိုမြင့်မားပြီး ထုတ်လုပ်မှုကုန်ကျစရိတ်ကို လျှော့ချပေးသည်။ SMT သည် ၎င်း၏ ထိရောက်မှု၊ ကျွမ်းကျင်မှုနှင့် စွမ်းဆောင်ရည် အကျိုးကျေးဇူးများကြောင့် အီလက်ထရွန်းနစ်စက်မှုလုပ်ငန်းတွင် နေရာအနှံ့ တွင်ကျယ်လာသည်။

Surface Mount နည်းပညာသည် အပေါက်ဖောက်ခြင်းနှင့် မည်သို့ကွာခြားသနည်း။

Surface Mount Technology (SMT) နှင့် Through-Hole Technology (THT) အကြား အဓိက ခြားနားချက်မှာ PCB တွင် လျှပ်စစ်အစိတ်အပိုင်းများကို ချိတ်ဆက်ပုံတွင် ရှိသည်-

Surface Mount PCB စည်းဝေးပွဲကို ဘာကြောင့် သုံးတာလဲ။

• ပိုမိုမြင့်မားသောအစိတ်အပိုင်းသိပ်သည်းဆ-SMT သည် သေးငယ်သော ဘုတ်ပြားများတွင် အပိုအစိတ်အပိုင်းများကို ခွင့်ပြုသည်။
• လျှော့ချထုတ်လုပ်ရေးကုန်ကျစရိတ်-အလိုအလျောက်စနစ်သည် အလုပ်သမားကုန်ကျစရိတ်နှင့် ထပ်တလဲလဲလုပ်နိုင်သော အမှားများကို လျော့နည်းစေသည်။
• ပိုမိုကောင်းမွန်သော လျှပ်စစ်စွမ်းဆောင်ရည်-SMT သည် ခဲအရှည်ကို လျှော့ချပေးကာ အချက်ပြအရည်အသွေးကို ပိုမိုကောင်းမွန်စေသည်။
• ပိုမြန်သော ထုတ်လုပ်မှု သံသရာ-အလိုအလျောက် ကောက်ယူနေရာနှင့် ပြန်လည်စီးဆင်းမှု လုပ်ငန်းစဉ်များသည် ထုတ်လုပ်မှုကို မြန်ဆန်စေသည်။
• ဒီဇိုင်းပြောင်းလွယ်မှု-ဘုတ်မျက်နှာပြင်နှစ်ခုစလုံးကို လူနေနိုင်သည် ။

Surface Mount PCB ညီလာခံ တွင် မည်သည့်အစိတ်အပိုင်းများကို အသုံးများကြသနည်း။

SMT တွင် အစိတ်အပိုင်းအမျိုးအစားများစွာ ပါဝင်သည်။ ဤသည်မှာ အသုံးအများဆုံးများဖြစ်သည်-

Surface Mount Assembly တွင် အဓိကကျသော လုပ်ငန်းစဉ်များကား အဘယ်နည်း။

1. Stencil ပုံနှိပ်ခြင်းဂဟေဆော်ခြင်းအား ပုံသဏ္ဍာန်ဖြင့် PCB အကွက်များပေါ်တွင် အသုံးပြုသည်။
2. ရွေးချယ်ရာနေရာ-စက်များသည် SMD များကို ဂဟေကပ်ခြင်းတွင် အတိအကျ နေရာချပေးသည်။
3. Reflow ဂဟေဆော်ခြင်း-PCB သည် ဂဟေငါးပိကို အရည်ပျော်စေရန် reflow oven မှတဆင့်ဖြတ်သန်းသည်။
4. စစ်ဆေးရေးနှင့် အရည်အသွေးထိန်းချုပ်ရေး-AOI၊ X-ray နှင့် optical စစ်ဆေးမှုများသည် တပ်ဆင်မှု တိကျမှုကို စစ်ဆေးသည်။
5. နောက်ဆုံးစမ်းသပ်ခြင်း-Functional Tests များသည် စွမ်းဆောင်ရည်ကို အတည်ပြုသည်။

Common Assembly Challenges တွေကို ဘယ်လိုဖြေရှင်းမလဲ။

SMT တပ်ဆင်ခြင်းသည် ဂူသွင်းခြင်း၊ ဂဟေဆက်ခြင်း နှင့် open circuit များကဲ့သို့သော စိန်ခေါ်မှုများစွာကို ရင်ဆိုင်နိုင်သည်။ အကောင်းဆုံးအလေ့အကျင့်များ ပါဝင်သည်-

• PCB Layout ကို အကောင်းဆုံးဖြစ်အောင်လုပ်ပါဂဟေပြဿနာများကို လျှော့ချရန် သင့်လျော်သော pad ဒီဇိုင်းနှင့် အကွာအဝေး။
• Reflow ပရိုဖိုင်ကို ချိန်ညှိပါ-တသမတ်တည်း ဂဟေအဆစ်များအတွက် အံဝင်ခွင်ကျ အပူချိန်ပရိုဖိုင်များ။
• အရည်အသွေးမြင့်ပစ္စည်းများကို အသုံးပြုပါ-ယုံကြည်စိတ်ချရသော ဂဟေငါးပိနှင့် အစိတ်အပိုင်းများသည် ညီညွတ်မှုကို တိုးတက်စေသည်။
• ခိုင်မာသော QA လုပ်ဆောင်ပါ-ချွတ်ယွင်းချက်များကို စောစီးစွာသိရှိနိုင်ရန် AOI၊ X-ray နှင့် ICT ကိုသုံးပါ။

SMT အတွက် မည်သည့်ပစ္စည်းများ လိုအပ်ပါသနည်း။

Surface Mount Assembly အရည်အသွေးနှင့် ယုံကြည်စိတ်ချရမှုကို မည်သို့အာမခံနိုင်မည်နည်း။

အရည်အသွေးမြင့် မျက်နှာပြင် တပ်ဆင်မှု သည် ပြင်းထန်သော စမ်းသပ်မှုနှင့် တရားဝင်မှု လိုအပ်သည်။ အဓိကနည်းလမ်းများပါဝင်သည်-

• အလိုအလျောက် အလင်းစစ်ဆေးခြင်း (AOI)-ပျောက်ဆုံးနေသော အစိတ်အပိုင်းများ၊ polarity နှင့် ဂဟေပြဿနာများကို ရှာဖွေပါ။
• ဓာတ်မှန်စစ်ဆေးခြင်း-ဝှက်ထားသော ဂဟေအဆစ် ချို့ယွင်းချက်များကို ဖော်ထုတ်ပါ။
• ပတ်လမ်းအတွင်း စမ်းသပ်ခြင်း (ICT)-အစိတ်အပိုင်းအဆင့်တွင် လျှပ်စစ်စွမ်းဆောင်ရည်ကို စမ်းသပ်သည်။
• လုပ်ငန်းဆောင်တာ စမ်းသပ်ခြင်း-စစ်မှန်သော အခြေအနေများအောက်တွင် ပတ်လမ်းကြောင်း အပြုအမူ အပြည့်အစုံကို အတည်ပြုသည်။

ပေါင်းစပ် QA သည် ခေတ်မီအီလက်ထရွန်းနစ်ပစ္စည်းများတွင် မျှော်လင့်ထားသည့် စွမ်းဆောင်ရည်နှင့် ယုံကြည်စိတ်ချရမှုစံချိန်စံညွှန်းများနှင့်ကိုက်ညီကြောင်း သေချာစေပါသည်။

Surface Mount PCB စည်းဝေးပွဲတွင် အနာဂတ်လမ်းကြောင်းများကား အဘယ်နည်း။

အဓိက လမ်းကြောင်းများစွာသည် SMT ၏ အနာဂတ်ကို ပုံဖော်နေသည်-

• သေးငယ်အောင်ပြုလုပ်ခြင်း-အသေးစားပုံစံအချက်များနှင့် micro-SMD အစိတ်အပိုင်းများ။
• အဆင့်မြင့် အလိုအလျောက်စနစ်-AI ဖြင့် မောင်းနှင်သော ရွေးချယ်မှုနေရာနှင့် အချိန်နှင့်တပြေးညီ လုပ်ငန်းစဉ် တုံ့ပြန်ချက်။
• 3D ပရင့်ထုတ်ထားသော အီလက်ထရွန်းနစ်ပစ္စည်းများပေါင်းစည်းထုတ်လုပ်ခြင်းသည် SMT နှင့် ပေါင်းစပ်ထားသည်။
• စမတ်စစ်ဆေးခြင်း-စက်သင်ယူခြင်းသည် ချို့ယွင်းချက်ရှာဖွေခြင်းကို ပိုမိုကောင်းမွန်စေသည်။

ဤခေတ်ရေစီးကြောင်းများသည် Surface Mount PCB စည်းဝေးပွဲသည် ဆက်လက်တိုးတက်နေစေရန်၊ စွမ်းဆောင်ရည်မြှင့်တင်ရန်နှင့် ထုတ်လုပ်မှုသံသရာကို လျှော့ချရန် သေချာစေသည်။

အမေးများသောမေးခွန်းများ

Surface Mount PCB ညီလာခံ ဆိုတာ ဘာလဲ။

Surface Mount PCB ညီလာခံ သည် SMT လုပ်ငန်းစဉ်များကိုအသုံးပြု၍ PCB ၏မျက်နှာပြင်ပေါ်သို့ အီလက်ထရွန်းနစ်အစိတ်အပိုင်းများကို တိုက်ရိုက်တပ်ဆင်ခြင်းလုပ်ငန်းစဉ်ကို ရည်ညွှန်းသည်။ ၎င်းသည် ၎င်း၏ထိရောက်မှုနှင့် သေးငယ်သောအကျိုးကျေးဇူးများကြောင့် ခေတ်မီအီလက်ထရွန်နစ်ပစ္စည်းအများစုတွင် သမားရိုးကျအပေါက်ဖောက်တပ်ဆင်ခြင်းကို အစားထိုးသည်။

Surface Mount Technology သည် စွမ်းဆောင်ရည်ကို မည်သို့တိုးတက်စေသနည်း။

SMT သည် inductance နှင့် resistance ကိုလျော့နည်းစေသည့် lead length ကိုလျှော့ချခြင်းဖြင့် စွမ်းဆောင်ရည်ကို တိုးတက်စေသည်။ ၎င်းသည် အချက်ပြခိုင်မာမှုကို တိုးမြှင့်ပေးပြီး ဘုတ်များကို ဆူညံသံနည်းသော ကြိမ်နှုန်းများဖြင့် ပိုမိုမြင့်မားသော ကြိမ်နှုန်းများတွင် လုပ်ဆောင်နိုင်စေပါသည်။

မျက်နှာပြင်တပ်ဆင်ခြင်းမှ မည်သည့်စက်မှုလုပ်ငန်းမှ အကျိုးကျေးဇူးအများဆုံးရရှိသနည်း။

လူသုံးအီလက်ထရွန်နစ်ပစ္စည်း၊ မော်တော်ကား၊ ဆေးဘက်ဆိုင်ရာကိရိယာများ၊ အာကာသယာဉ်နှင့် တယ်လီဖုန်းဆက်သွယ်ရေးကဲ့သို့သော လုပ်ငန်းများတွင် ကျစ်လျစ်သော၊ ယုံကြည်စိတ်ချရပြီး စွမ်းဆောင်ရည်မြင့်မားသော အီလက်ထရွန်နစ် စည်းဝေးပွဲများ လိုအပ်ခြင်းကြောင့် SMT ကို မှီခိုအားထားနေရပါသည်။

မျက်နှာပြင်တောင်တက်တပ်ဆင်မှုတွင် အဘယ်စိန်ခေါ်မှုများ ရှိနေသနည်း။

စိန်ခေါ်မှုများတွင် အလွန်သေးငယ်သော အစိတ်အပိုင်းများကို စီမံခန့်ခွဲခြင်း၊ တိကျသော ဂဟေဆော်ခြင်းအပလီကေးရှင်းကို သေချာစေရန်နှင့် သင်္ချိုင်းဂူများ ပြုလုပ်ခြင်း သို့မဟုတ် ဂဟေဆက်တံတားများကဲ့သို့ ချို့ယွင်းချက်များကို ရှောင်ရှားခြင်းတို့ ပါဝင်သည်။ ဤပြဿနာများကို လျော့ပါးသက်သာစေရန် အဆင့်မြင့် လုပ်ငန်းစဉ်ထိန်းချုပ်မှုနှင့် စစ်ဆေးရေးစနစ်များ လိုအပ်ပါသည်။

SMT တွင် အရည်အသွေးထိန်းချုပ်မှုသည် အဘယ်ကြောင့်အရေးကြီးသနည်း။

အရည်အသွေးထိန်းချုပ်မှုသည် ကုန်ချောထုတ်ကုန်များတွင် ယုံကြည်စိတ်ချရမှုနှင့် လုပ်ဆောင်နိုင်စွမ်းကို သေချာစေသည်။ သိပ်သည်းဆမြင့်သော အစိတ်အပိုင်းများနှင့် အလိုအလျောက် တပ်ဆင်ခြင်းဖြင့်၊ ချို့ယွင်းချက်များသည် နယ်ပယ်အတွင်း ပျက်ကွက်မှုများဆီသို့ လျင်မြန်စွာ ဦးတည်သွားနိုင်သည်။ နောက်ဆုံးမစမ်းသပ်မီ AOI နှင့် X-ray စစ်ဆေးခြင်းကဲ့သို့သော လုပ်ငန်းစဉ်များသည် ပြဿနာများကို ဖမ်းမိပါသည်။
