Surface Mount PCB စည်းဝေးပွဲ

ဝါသနာရှင်သည်သင်၏ယုံကြည်စိတ်ချရသော SMT မိတ်ဖက်ဖြစ်သည်

အမျိုးမျိုးသောစက်မှုလုပ်ငန်းများမှဖောက်သည်များအတွက် PCRESTER Surface Mount Surface Mount Surface PCB တပ်ဆင်ခြင်း 0 န်ဆောင်မှုများကိုရေရှည်တင်ပို့သူဖြစ်သည်။ Fanway သည်အီလက်ထရောနစ်ကန်ထရိုက်ကုန်ထုတ်လုပ်မှုကိုအထူးပြုသည်။ ကျွန်ုပ်တို့သည်တိကျသော SMT ပစ္စည်းကိရိယာများနှင့်ရှေ့ပြေးပုံစံဒီဇိုင်း, PCBA စမ်းသပ်ခြင်းနှင့်စွမ်းဆောင်ရည်မြင့်မားသောထုတ်လုပ်မှုနှင့်စွမ်းဆောင်ရည်မြင့်မားသောထုတ်လုပ်မှုတို့ဖြင့်ကူညီရန်နည်းပညာဆိုင်ရာကျွမ်းကျင်သူအဖွဲ့ကိုအထူးပြုလုပ်သည်။ ကိုးကားရန်တောင်းဆိုရန်ကျွန်ုပ်တို့အားတိုက်ရိုက်ဆက်သွယ်ပါ။

SMT ဘယ်လိုအလုပ်လုပ်သလဲ။

SMT သည်အီလက်ထရွန်းနစ်စည်းဝေးပွဲများအတွက်လုပ်ငန်းစဉ်တစ်ခုဖြစ်သည်။ ထောက်ပံ့ထားသောအီလက်ထရောနစ်အစိတ်အပိုင်းများကို PCB ၏မျက်နှာပြင်သို့တပ်ဆင်ထားသည်။ ၎င်းသည်အလိုအလျောက်အလိုအလျောက်နှင့်ပြောင်းလွယ်ပြင်လွယ်သောဖြစ်စဉ်တစ်ခုဖြစ်သည်။ ထုတ်လုပ်သူသည် PCB ဘုတ်အဖွဲ့တွင်အစိတ်အပိုင်းများကိုအသုံးချနိုင်သည်။

Surface Mount PCB (SMT Technology) တပ်ဆင်ခြင်းမြင့်မားသောစည်းဝေးပွဲသိပ်သည်းဆ, လီဗာပိုက်လိုင်း၏အရောင်အသွေးစုံလင်သောအစိတ်အပိုင်းများ, အရောင်အသွေးစုံသောအစိတ်အပိုင်းများ, အရောင်အသွေးစုံခြင်း, ယုံကြည်စိတ်ချရမှု, ယုံကြည်စိတ်ချရမှု,

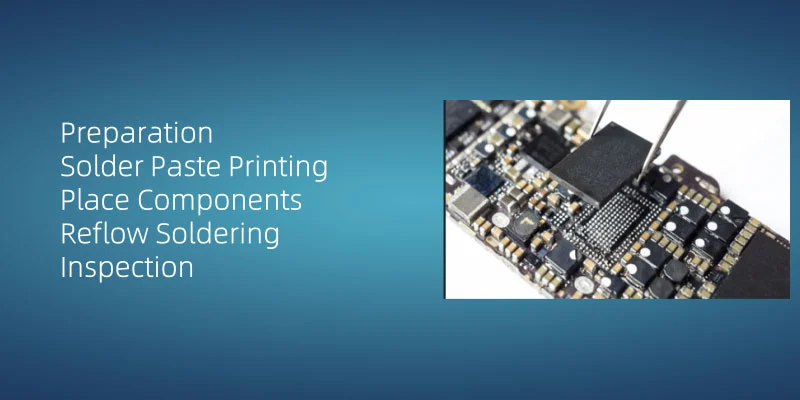

Surface Mount Technology (SMT) PCB (ပုံနှိပ်ထားသော circuit board) ၏ဒီဇိုင်းနှင့်တပ်ဆင်ခြင်းလုပ်ငန်းစဉ်သည်အခြေခံအဆင့်ငါးဆင့်ပါဝင်သည်။

1 ။ ပြင်ဆင်မှု

ပထမ ဦး စွာအော်ပရေတာသည်အလုပ်ခွင်မျက်နှာပြင်ကိုသန့်ရှင်းစင်ကြယ်စေပြီးလုံခြုံစိတ်ချရသောလက်ကောက်ဝတ်သိုင်းကြိုးနှင့် esd-sere ည့်ခန်းဆန့်ကျင်ရေးအ 0 တ်အစားများကို 0 တ်ဆင်ထားရမည်။

2 ။ paste ပုံနှိပ်ခြင်း

PCB သို့ဂဝါဆန်လှည့်စားစာကိုအသုံးပြုခြင်းသည် Surface Mount Technology (SMT) တွင်အဓိကဖြစ်စဉ်ဖြစ်သည်။ အလိုအလျောက် stencil ပရင်တာသည်ငါးပိကိုထည့်သွင်းထားပြီး၎င်း၏အစစ်ခံအရည်အသွေးသည်အဆစ်ပူးတွဲယုံကြည်စိတ်ချရမှုကိုသွဇာလွှမ်းမိုးသည်။ လျှောက်လွှာတင်နေစဉ်အတွင်းအငြင်းပွားမှုများကိုမလုံလောက်ခြင်းသို့မဟုတ်အလွန်အကျွံငွေစက္ကူများကဲ့သို့သောချို့ယွင်းချက်များကိုကာကွယ်ရန်တူညီသည့်အနေအထားနှင့်သင့်လျော်သောအသံအတိုးအကျယ်ကိုသေချာအောင်လုပ်ပါ။ Fanway တွင် Paste volume parameters များကိုစစ်ဆေးရန် SPI (Solder Paste စစ်ဆေးမှု) ကိုအကောင်အထည်ဖော်ရန်ကျွန်ုပ်တို့အကောင်အထည်ဖော်ရန်ဖြစ်သည်။

3 ။ components

Printed Circuit ဘုတ် (PCB) တွင် Surface Mount Device (SMD) အစိတ်အပိုင်းများကိုထည့်ပါ။ ပုံမှန်အားဖြင့် SMD အစိတ်အပိုင်းများကိုအလိုအလျောက်နေရာချထားခြင်းဖြင့်အလိုအလျောက်နှင့်တိကျစွာဖြင့်ထားရှိလိမ့်မည်။ စက်သည်ဗန်းများမှအစိတ်အပိုင်းများကိုကောက်ယူရန်နှင့် PCB ရှိသတ်မှတ်ထားသောနေရာများတွင်တိကျစွာနေရာချထားရန်စက်သည်စုတ်ယူခြင်းသိကောင်းစရာများကိုအသုံးပြုသည်။

4 ။ ဂဟေဆော်ခြင်း

အဆိုပါအစိတ်အပိုင်းများကို soldering မှတဆင့် PCB အပေါ် PCB ပေါ်တွင် fixed နေကြသည်။ ဂ 0 န်ထမ်း paste သည်အရည်ပျော်ရန်အပူပေးပြီး, ဤလုပ်ငန်းစဉ်သည်အဆက်အသွယ်သမာဓိရှိမှုကိုသေချာစေရန်အပူချိန်ပရိုဖိုင်းနှင့်အချိန်ကိုက်ခြင်းကိုတိကျစွာထိန်းချုပ်ရန်လိုအပ်သည်။

5 ။ စစ်ဆေးခြင်း

အသေးစိတ်စစ်ဆေးရေးနှင့်စမ်းသပ်ခြင်းကိုဂဟေဆော်ခြင်းပြီးနောက်လိုအပ်သည်။ အစိတ်အပိုင်းများအားလုံးကောင်းမွန်စွာဂဟေဆော်ခြင်းနှင့်ဆားကဘုတ်များပုံမှန်အားဖြင့်ပုံမှန်အားဖြင့်ပုံမှန်အားဖြင့်အလုပ်လုပ်သည်။

ဂဟေဆော်ခြင်းလုပ်ငန်းပြီးဆုံးပြီးနောက်အစိတ်အပိုင်းများအားလုံးစနစ်တကျဂဟေဆော်ခြင်းနှင့် circuit board ကိုပုံမှန်အားဖြင့်အလုပ်လုပ်ရန်အသေးစိတ်စစ်ဆေးရေးနှင့်စမ်းသပ်ခြင်းများကိုပြုလုပ်သည်။

ကျွန်ုပ်တို့၏ SMT ထုတ်လုပ်မှုစွမ်းရည်

* ပြည့်စုံသောစနစ်တပ်ဆင်ခြင်း

* ပစ္စည်းစီမံခန့်ခွဲမှုနှင့်ထိန်းချုပ်မှု

* tracereability နှင့်အမှားကာကွယ်ရေးစီမံခန့်ခွဲမှုနှင့်ထိန်းချုပ်မှု

* စမ်းသပ်ခြင်း / အတည်ပြုခြင်း / အိုမင်းခြင်း

* အနည်းဆုံး SMT အစိတ်အပိုင်းအရွယ်အစား: 01005

* အနည်းဆုံးအစေး (BGA):0.2mm

အနည်းဆုံး PCB အရွယ်အစား -5050mm

* အများဆုံး PCB အရွယ်အစား:910600mm

* အကောင်းဆုံးပစ္စည်းကိရိယာများတိကျမှန်ကန်မှု -+/- 25um

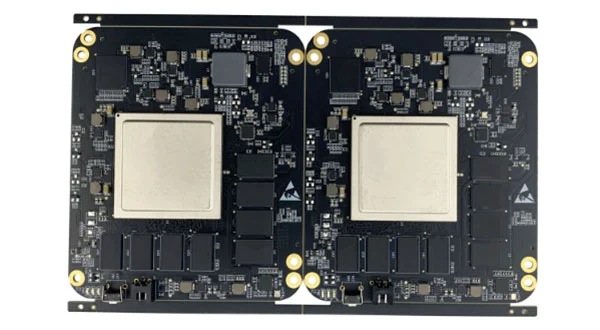

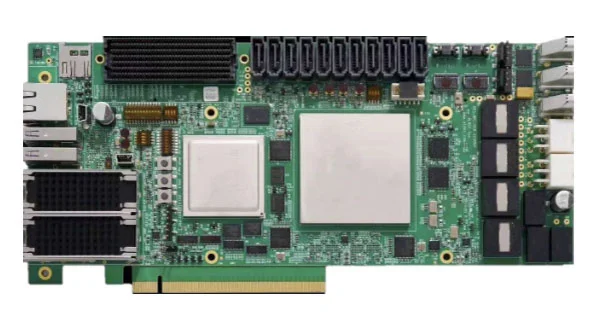

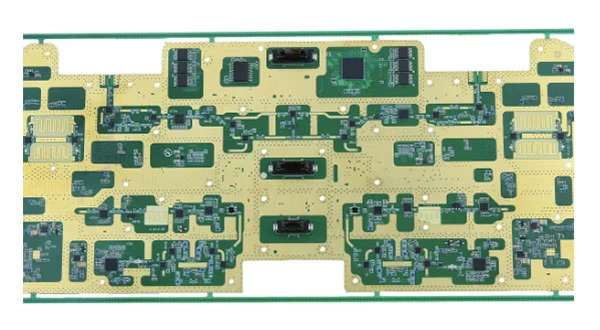

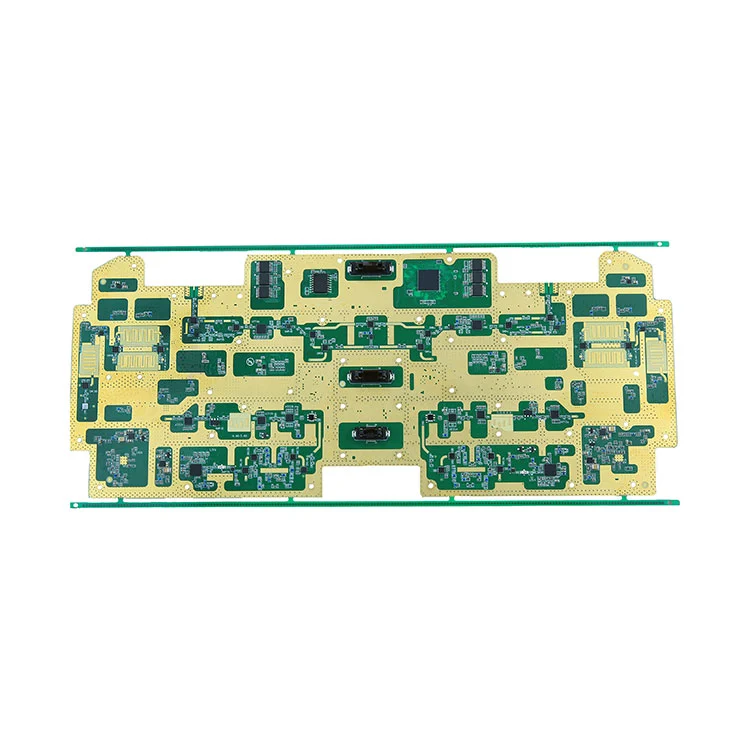

PCBA ကိစ္စများ

* အမျိုးအစား: တူရိယာ
* အစိတ်အပိုင်းအရေအတွက်: 136
* အစိတ်အပိုင်းများပမာဏ - 2729
* နှစ်ဖက်စလုံးကနှစ်ဖက်စလုံးကိုလိမ်လည်လှည့်ဖျား
* အနည်းဆုံးအထုပ်အရွယ်အစား - 0402
* အစိတ်အပိုင်းများအနည်းဆုံး pin spacing: 0.4ph QFN

* အမျိုးအစား - စက်မှုထိန်းချုပ်မှု
* အစိတ်အပိုင်းအရေအတွက် - 68
* အစိတ်အပိုင်းများပမာဏ - 1131
* နှစ်ဖက်စလေဖက် -ful- အခမဲ့ reflow + single- တဖက်သတ် Wave soldering +
* BGA ဂဟေဆော်စာရင်း - 13
* အနည်းဆုံးအထုပ်အရွယ်အစား - 0402
* အစိတ်အပိုင်းများအနည်းဆုံး PIN PIN STACING: 0.1ph QFN

* အမျိုးအစား - စက်မှုထိန်းချုပ်မှု Motherboard
* အစိတ်အပိုင်းအရေအတွက် - 187
* အစိတ်အပိုင်းများပမာဏ - 1920
* နှစ်ဖက်စလေဖက် -ful- အခမဲ့ reflow + single- တဖက်သတ် Wave soldering +
* အနည်းဆုံးအထုပ်အရွယ်အစား - 0402
အစိတ်အပိုင်းများအနည်းဆုံး PIN PIN နံပါတ် - 0.4mm
