ဒီလမ်းညွှန်က ရှင်းပြတယ်။ Multilayer PCB နည်းပညာ — ၎င်းသည် အဘယ်နည်း၊ ၎င်းသည် တစ်လွှာနှင့် နှစ်လွှာ PCB များနှင့် ကွာခြားပုံ၊ ခေတ်မီအီလက်ထရွန်နစ်ပစ္စည်းများတွင် အဘယ်ကြောင့် အရေးကြီးသနည်း၊ ထုတ်လုပ်မှုလုပ်ဆောင်ပုံနှင့် အကောင်းဆုံးဒီဇိုင်းအလေ့အကျင့်များ။ အသိအမြင်များဖြင့်Shenzhen Fanway Technology Co., Ltd၊ ဤဆောင်းပါးသည် အင်ဂျင်နီယာများ၊ ဒီဇိုင်နာများနှင့် ကျွမ်းကျင်ပညာရှင်များကို အရေးယူနိုင်သော အသိပညာနှင့် FAQs များဖြင့် ဆောင်ရွက်ပေးပါသည်။

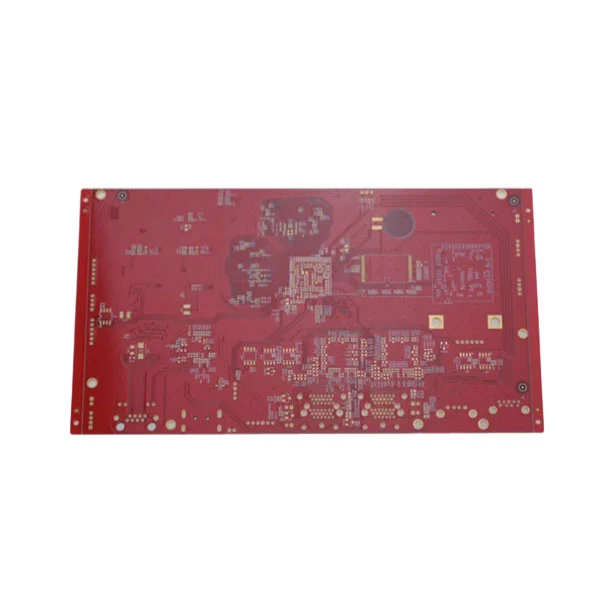

A Multilayer PCB— သို့မဟုတ် multilayer ပုံနှိပ်ဆားကစ်ဘုတ် — သည် လျှပ်ကာအလွှာသုံးလွှာ သို့မဟုတ် ထို့ထက်ပိုသော လျှပ်ကူးအလွှာ (များသောအားဖြင့် ကြေးနီ) ဖြင့်ဖွဲ့စည်းထားသော ဘုတ်ပြားတစ်ခုဖြစ်သည်။ အလွှာတစ်ခု သို့မဟုတ် နှစ်ထပ် PCB များနှင့်မတူဘဲ၊ အလွှာပေါင်းစုံဒီဇိုင်းများသည် ပိုမိုမြင့်မားသောလမ်းကြောင်းသိပ်သည်းဆ၊ ပိုမိုကောင်းမွန်သောစွမ်းဆောင်ရည်နှင့် ကျစ်လစ်သိပ်သည်းသောခြေရာအတွင်းတွင် ပိုမိုရှုပ်ထွေးသော လျှပ်စစ်ချိတ်ဆက်မှုများကို ခွင့်ပြုပေးပါသည်။ ကုမ္ပဏီတွေက ကြိုက်တယ်။Shenzhen Fanway Technology Co., Ltdတယ်လီဖုန်းဆက်သွယ်ရေး၊ ဆေးဘက်ဆိုင်ရာကိရိယာများနှင့် အာကာသယာဉ်ကဏ္ဍများတွင် အဆင့်မြင့်အီလက်ထရွန်နစ်ပစ္စည်းများအတွက် ယုံကြည်စိတ်ချရသော multilayer PCB များကို တည်ဆောက်ရာတွင် အထူးပြုပါ။
Multilayer PCB များသည် လျှပ်ကူးနိုင်သော ကြေးနီအလွှာများကို စီတန်းပြီး prepreg/fiberglass စာရွက်များကို ကာရံခြင်းဖြင့် လုပ်ဆောင်သည်။ အပိုင်းဖြတ်ပိုင်းဒီဇိုင်းသည် အတွင်းပိုင်းနှင့် ပြင်ပအလွှာများကြားတွင် အချက်ပြမှုများကို ချထားသည့်အပေါက်များ (PTHs) သို့မဟုတ် ဆင့်များမှတဆင့် သွားလာခွင့်ပြုသည်။ ထိန်းချုပ်ထားသော impedance၊ ပါဝါလေယာဉ်များနှင့် အချက်ပြခိုင်မာမှုဗျူဟာများသည် ကြိမ်နှုန်းမြင့်မြင့်ဖြင့် ယုံကြည်စိတ်ချရသော လုပ်ဆောင်မှုကို သေချာစေသည်။
| အလွှာအမျိုးအစား | ဖော်ပြချက် |
|---|---|
| Signal Layer | ဆားကစ်လမ်းကြောင်းများနှင့် အပြန်အလှန်ချိတ်ဆက်မှုများ။ |
| ပါဝါလေယာဉ် | ပါဝါနှင့်မြေကိုဖြန့်ဝေ; ဆူညံသံများကို လျှော့ချပေးသည်။ |
| အူတိုင် | ခိုင်ခံ့သောအခြေခံအလွှာ။ |
| ကြိုတင်မဲ | အလွှာများကို ချည်နှောင်သော လျှပ်ကာများ။ |
အတွင်းအလွှာများသည် အပိုလမ်းကြောင်းလမ်းကြောင်းနှင့် မြန်နှုန်းမြင့် အချက်ပြလမ်းကြောင်းများကို ပံ့ပိုးပေးကာ ပြင်ပအလွှာများသည် အစိတ်အပိုင်းစည်းဝေးမှုကို ပံ့ပိုးပေးသည်။ ဂရုတစိုက်အစီအစဥ်ဒီဇိုင်းအားဖြင့်, ထုတ်လုပ်သူကြိုက်တယ်။Shenzhen Fanway Technology Co., Ltdအနိမ့်ဆုံး crosstalk နှင့် အကောင်းဆုံးလျှပ်စစ်စွမ်းဆောင်ရည်ကို သေချာပါစေ။
Multilayer PCB များသည် ရိုးရှင်းသော board အမျိုးအစားများထက် အားသာချက်များစွာကို ပေးဆောင်သည်။ အောက်ဖော်ပြပါ အဓိကအကြောင်းရင်းများမှာ အင်ဂျင်နီယာများက ၎င်းတို့ကို ပိုနှစ်သက်သည်-
Multilayer PCBs များသည် ရှုပ်ထွေးပြီး ယုံကြည်စိတ်ချရသော အီလက်ထရွန်းနစ်ပစ္စည်းများကို တောင်းဆိုသည့် လုပ်ငန်းများတွင် မရှိမဖြစ်လိုအပ်ပါသည်။
ထုတ်လုပ်သူ ကြိုက်တယ်။Shenzhen Fanway Technology Co., Ltdစွမ်းဆောင်ရည်-အရေးပါသော အပလီကေးရှင်းများအတွက် မရှိမဖြစ်လိုအပ်သော ထိန်းချုပ်ထားသော impedance နှင့် တင်းကျပ်သောသည်းခံမှုများဖြင့် ဤကဏ္ဍများအတွက် ထုထည်မြင့်မားသောထုတ်လုပ်မှုကို ပံ့ပိုးပေးပါသည်။
အောင်မြင်သော multilayer PCB ကို ဒီဇိုင်းဆွဲရာတွင် အထူးပြုကိရိယာများ၊ အတွေ့အကြုံရှိသော အင်ဂျင်နီယာများနှင့် လျှပ်စစ်နှင့် စက်ပိုင်းဆိုင်ရာ ကန့်သတ်ချက်များကို တင်းတင်းကျပ်ကျပ် လိုက်နာရန် လိုအပ်ပါသည်။ ဤသည်မှာ ဒီဇိုင်းလုပ်ငန်းစဉ်၏ အဓိကခြေလှမ်းများဖြစ်သည်-
ဒီဇိုင်းအဖွဲ့များShenzhen Fanway Technology Co., Ltdထုတ်လုပ်မှုအောင်မြင်မှုနှင့် ယုံကြည်စိတ်ချရသော နောက်ဆုံးထုတ်ကုန်များကို သေချာစေရန် အစုအစည်းများနှင့် အပြင်အဆင်ဗျူဟာများကို တရားဝင်အတည်ပြုရန် သုံးစွဲသူများနှင့် ပူးပေါင်းပါ။
Multilayer PCB များတည်ဆောက်ခြင်းသည် ပိုမိုတိကျမှုနှင့် ပစ္စည်းများပါဝင်မှုကြောင့် တစ်လွှာဘုတ်ပြားများထက် ပိုမိုရှုပ်ထွေးပါသည်။ ပုံမှန်စိန်ခေါ်မှုများ ပါဝင်သည်-
ကျွမ်းကျင်ထုတ်လုပ်သူတွေ ကြိုက်တယ်။Shenzhen Fanway Technology Co., Ltdဤအန္တရာယ်များကို လျော့ပါးသက်သာစေရန်၊ မြင့်မားသောအထွက်နှုန်းနှင့် ထုတ်ကုန်ယုံကြည်စိတ်ချရမှုတို့ကို သေချာစေရန် တင်းကျပ်သော လုပ်ငန်းစဉ်ထိန်းချုပ်မှုနှင့် စမ်းသပ်မှုလုပ်ထုံးလုပ်နည်းများကို အကောင်အထည်ဖော်ပါ။
မေး- "multilayer PCB" က ဘာကို ဆိုလိုတာလဲ။
A- Multilayer PCB ဆိုသည်မှာ လျှပ်ကာပစ္စည်းများဖြင့် ပိုင်းခြားထားသော လျှပ်ကူးကြေးနီအလွှာသုံးခု သို့မဟုတ် ထို့ထက်ပိုသော ပုံနှိပ်ဆားကစ်ဘုတ်ကို ရည်ညွှန်းသည်။ အဆင့်မြင့် အီလက်ထရွန်းနစ်ပစ္စည်းများတွင် ရှုပ်ထွေးသော အချက်ပြလမ်းကြောင်းများကို ကိုင်တွယ်နိုင်သည့် ဘုတ်ပြားတစ်ခု ဖန်တီးရန် ဤအလွှာများကို ပေါင်းစပ်ထားသည်။
မေး- Multilayer PCB သည် နှစ်လွှာ PCB နှင့် မည်သို့ကွာခြားသနည်း။
A- နှစ်ထပ် PCB တွင် လမ်းကြောင်းလမ်းကြောင်းအတွက် ကြေးနီအလွှာ (အပေါ်နှင့် အောက်) နှစ်ခုသာ ပါရှိပြီး multilayer PCB တွင် ပိုမိုကြီးမားသော အပြန်အလှန်ချိတ်ဆက်သိပ်သည်းဆ၊ စွမ်းဆောင်ရည် ပိုမိုကောင်းမွန်လာပြီး မြန်နှုန်းမြင့် အက်ပ်ပလီကေးရှင်းများအတွက် စံပြဖြစ်စေသော အတွင်းအလွှာများ ပါဝင်ပါသည်။
မေး- Multilayer PCB များတွင် ပါဝါနှင့် မြေပြင်လေယာဉ်များသည် အဘယ်ကြောင့် အရေးကြီးသနည်း။
A- ပါဝါနှင့် မြေပြင်လေယာဉ်များသည် လျှပ်စစ်စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးခြင်း၊ ဆူညံသံများကို လျှော့ချပေးပြီး EMI ထိန်းချုပ်မှုကို မြှင့်တင်ပေးသည့် နိမ့်သော ရည်ညွှန်းမျက်နှာပြင်များကို ပံ့ပိုးပေးပါသည်။ ဤလေယာဉ်များသည် အစိတ်အပိုင်းများသို့ ပါဝါတစ်ပြေးညီ ဖြန့်ဝေရာတွင်လည်း ကူညီပေးပါသည်။
မေး- Multilayer PCB ထုပ်လုပ်ရာတွင် အသုံးပြုသည့် ပုံမှန်ပစ္စည်းများ။
A- လျှပ်ကူးပစ္စည်းအလွှာအတွက် ကြေးနီသတ္တုပြားများ၊ လျှပ်ကာနှင့် ချည်နှောင်ခြင်းအတွက် prepreg (resin-impregnated fiberglass) နှင့် စက်ပိုင်းဆိုင်ရာပံ့ပိုးမှုပေးသည့် core substrate များ ပါဝင်သည်။ မှန်ကန်သောပစ္စည်းများကို ရွေးချယ်ခြင်းသည် dielectric constant နှင့် thermal stability ကဲ့သို့သော စွမ်းဆောင်ရည်ဆိုင်ရာအချက်များအပေါ် သက်ရောက်မှုရှိသည်။
မေး- Multilayer PCB များကို ပြုပြင်နိုင်ပါသလား။
A- Multilayer PCBs များကို ပြုပြင်ခြင်းသည် မြှုပ်ထားသော အလွှာများနှင့် ဆင့်များကြောင့် အလွှာတစ်ခုထဲ ပျဉ်ပြားများထက် ပိုမိုခက်ခဲပါသည်။ သေးငယ်သော မျက်နှာပြင်ပြဿနာများကို တစ်ခါတစ်ရံ ပြုပြင်နိုင်သော်လည်း ပိုမိုနက်နဲသော ချို့ယွင်းချက်များသည် ပျက်စီးမှုပေါ် မူတည်၍ အဆင့်မြင့်နည်းပညာများ သို့မဟုတ် အပြည့်အဝ အစားထိုးမှု လိုအပ်နိုင်သည်။
မေး- ထုတ်လုပ်သူတွေက multilayer PCB တွေကို ဘယ်လိုစမ်းသပ်မလဲ။
A- ထုတ်လုပ်သူများသည် အလွှာတစ်ခုစီနှင့် ချိတ်ဆက်မှုတစ်ခုစီ၏ ဒီဇိုင်းသတ်မှတ်ချက်များနှင့် ကိုက်ညီကြောင်း သေချာစေရန် ပျံသန်းမှုဆိုင်ရာ စမ်းသပ်စစ်ဆေးခြင်း၊ ဓာတ်မှန်ရိုက်ခြင်းနှင့် လျှပ်စစ်အဆက်မပြတ်စစ်ဆေးခြင်းတို့ကို အသုံးပြုသည်။ Shenzhen Fanway Technology Co., Ltd သည် ယုံကြည်စိတ်ချရသော ဘုတ်များပေးပို့ရန် တင်းကျပ်သော စမ်းသပ်မှု ပရိုတိုကောများကို လိုက်နာဆောင်ရွက်ပါသည်။
