Miniaturized High-Performance Electronics များ၏ Enabler အဖြစ် HDI PCB ကို အဘယ်ကြောင့် ရွေးချယ်သနည်း။

ပိုမိုသေးငယ်သော၊ ပိုမိုမြန်ဆန်ပြီး ပိုမိုအားကောင်းသော အီလက်ထရွန်နစ်ပစ္စည်းများဆီသို့ မဆုတ်မနစ်တွန်းအားပေးမှုသည် ပုံနှိပ်ဆားကစ်ဘုတ်နည်းပညာတွင် သိသာထင်ရှားသော ဆန်းသစ်တီထွင်မှုကို တွန်းအားပေးခဲ့သည်။ High-Density Interconnect (HDI) PCB များသည် စမတ်ဖုန်းများနှင့် ဝတ်ဆင်နိုင်သောပစ္စည်းများမှသည် မော်တော်ယာဥ်ဘေးကင်းရေးစနစ်များနှင့် ဆေးဘက်ဆိုင်ရာ အစားထိုးပစ္စည်းများအထိ ယနေ့ခေတ်အဆင့်မြင့်ဆုံး အီလက်ထရွန်းနစ်ပစ္စည်းများအတွက် အခြေခံအုတ်မြစ်ဖြစ်လာသည်။ ကျွန်ုပ်တို့သည် မည်သည့်အရာဖြစ်သည်ကို ဆန်းစစ်သည်။HDI PCBသမားရိုးကျ ဘုတ်များနှင့် မတူ၊ ပါဝင်သည့် အဓိကနည်းပညာများ၊Fanwayထုတ်လုပ်မှုစွမ်းရည်များသည် ဤရှုပ်ထွေးပြီး ယုံကြည်စိတ်ချရမှုမြင့်မားသော ဘုတ်များ ထုတ်လုပ်မှုကို ပံ့ပိုးပေးပါသည်။ ကျွန်ုပ်တို့သည် ခေတ်မီ HDI ထုတ်လုပ်မှုကို သတ်မှတ်ပေးသည့် ဒီဇိုင်းထည့်သွင်းစဉ်းစားမှုများ၊ ပစ္စည်းရွေးချယ်မှုများနှင့် အရည်အသွေးစံနှုန်းများကို စူးစမ်းလေ့လာပါသည်။

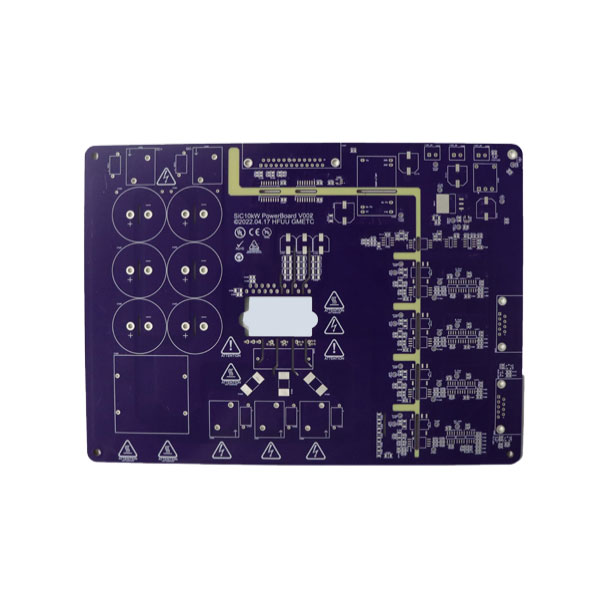

HDI PCB

PCB နည်းပညာ၏ဆင့်ကဲဖြစ်စဉ်

ပုံနှိပ်ဆားကစ်ဘုတ်သည် အီလက်ထရွန်းနစ်ပစ္စည်းတိုင်းနီးပါး၏ အခြေခံအုတ်မြစ်ဖြစ်သည်။ စက်ပစ္စည်းများသည် ပိုမိုအားကောင်းလာပြီး ပိုမိုကျစ်လစ်လာသည်နှင့်အမျှ PCBs များတွင် ထားရှိရန် တောင်းဆိုမှုများ သိသိသာသာ တိုးလာပါသည်။ အပေါက်ဖောက်အစိတ်အပိုင်းများနှင့် ပိုကျယ်သောခြေရာများပါသည့် Standard PCB များသည် ခေတ်မီအပလီကေးရှင်းများစွာအတွက် မလုံလောက်တော့ပါ။ ပိုမိုမြင့်မားသောအစိတ်အပိုင်းသိပ်သည်းဆ၊ ပိုမိုမြန်ဆန်သောအချက်ပြမှုအမြန်နှုန်းများနှင့်ပုံစံအချက်များလျှော့ချရန်လိုအပ်မှုသည် High-Density Interconnect နည်းပညာကိုလက်ခံကျင့်သုံးလာစေသည်။

HDI PCB များသည် ပိုမိုသေးငယ်သော လိုင်းများနှင့် နေရာလပ်များ၊ သေးငယ်သော လမ်းကြောင်းများနှင့် ပိုမိုမြင့်မားသော ချိတ်ဆက်မှု pad သိပ်သည်းဆများ ပေါင်းစပ်ခြင်းအားဖြင့် ယူနစ်ဧရိယာအလိုက် ဝိုင်ယာသိပ်သည်းဆ ပိုမိုရရှိစေသည်။ ဤဘုတ်များသည် 5G ဆက်သွယ်ရေးအခြေခံအဆောက်အအုံမှ ဆေးဘက်ဆိုင်ရာရောဂါရှာဖွေရေးကိရိယာများနှင့် မော်တော်ယာဉ်များရှိ အဆင့်မြင့်ယာဉ်မောင်းအကူအညီစနစ်များအထိ 5G ဆက်သွယ်ရေးအခြေခံအဆောက်အအုံများအထိ အပလီကေးရှင်းများအတွက် လိုအပ်ချက်တစ်ခုအဖြစ် သေးငယ်သောနေရာများအတွင်း ပိုမိုလုပ်ဆောင်နိုင်စွမ်းကို ပေါင်းစပ်နိုင်စေပါသည်။

Fanway နည်းပညာPCB ထုတ်လုပ်ခြင်း၊ တပ်ဆင်ခြင်းနှင့် စမ်းသပ်ခြင်းများတွင် အတွေ့အကြုံ 12 နှစ်ကျော်ရှိသော တရုတ်အခြေစိုက် အီလက်ထရွန်နစ်ထုတ်လုပ်ရေးဝန်ဆောင်မှုပေးသူဖြစ်သည်။ ကုမ္ပဏီသည် PCB အပြင်အဆင်မှ အဆုံးအထိ ဖြေရှင်းချက်များနှင့် ဒီဇိုင်းပိုင်းမှ ကုန်ချောပေးပို့ခြင်းအထိ ဆောင်ရွက်ပေးပါသည်။ ဤဆောင်းပါးသည် HDI PCB နည်းပညာ၊ ပါဝင်သည့် ကုန်ထုတ်လုပ်မှု လုပ်ငန်းစဉ်များနှင့် Fanway အား သိပ်သည်းဆမြင့်မားသော အပြန်အလှန်ဆက်သွယ်မှုဖြေရှင်းချက်လိုအပ်သည့် ဖောက်သည်များအတွက် မိတ်ဖက်ဖြစ်လာစေသည့် စွမ်းရည်များကို ကြည့်ရှုပေးပါသည်။


HDI PCB က ဘာတွေ ကွဲပြားစေသလဲ။

HDI PCB များကို ပိုမိုမြင့်မားသော အစိတ်အပိုင်းသိပ်သည်းဆနှင့် လျှပ်စစ်စွမ်းဆောင်နိုင်မှု ပိုမိုကောင်းမွန်စေသည့် အဓိကအင်္ဂါရပ်များစွာဖြင့် သမားရိုးကျ PCB များနှင့် ခွဲခြားထားသည်။

ပိုနုသော ခြေရာခံ အကျယ်များနှင့် နေရာများ

HDI ဘုတ်များသည် 2.5 mil (0.0635 mm) သို့မဟုတ် ထိုထက်နည်းသော လမ်းကြောင်းအကျယ်နှင့် နေရာလွတ်များကို ရရှိနိုင်သည်။ ၎င်းသည် အလွှာများစွာ သို့မဟုတ် ကြီးမားသောဘုတ်ပြားများမလိုအပ်ဘဲ BGAs (Ball Grid Arrays) ကဲ့သို့သော ပင်နံပါတ်မြင့် အစိတ်အပိုင်းများကို ချိတ်ဆက်နိုင်စေသည့် ဧရိယာတစ်ခုတွင် ပိုမိုလမ်းကြောင်းလမ်းကြောင်းကို ခွင့်ပြုပေးသည်။

Microvias

ဘုတ်အထူတစ်ခုလုံးကိုဖြတ်သွားသော သမားရိုးကျအပေါက်ဖောက်များနှင့် မတူဘဲ၊ microvias သည် ကပ်လျက်အလွှာများကို ဆက်သွယ်ပေးသည့် အချင်းသေးငယ်သော-ပုံမှန်အားဖြင့် 150μm အောက်ရှိသော ဆင့်ဖြစ်သည်။ ပိုသေးငယ်သော အရွယ်အစားသည် ပေးထားသော ဧရိယာအတွင်း လမ်းကြောင်းများ ပိုမိုရရှိစေပြီး ၎င်းမှတစ်ဆင့် စားသုံးသည့်နေရာကို လျှော့ချပေးသည်။

Blind and Buried Vias

Blind သည် ဘုတ်တစ်ခုလုံးကို မထိုးဖောက်ဘဲ အပြင်အလွှာတစ်ခုနှင့် အတွင်းအလွှာတစ်ခုသို့ ချိတ်ဆက်သည်။ မြှုပ်နှံထားရာမှတဆင့် အတွင်းအလွှာများကို ပြင်ပမျက်နှာပြင်သို့ မရောက်ဘဲ ချိတ်ဆက်ပေးသည်။ အမျိုးအစားများမှတစ်ဆင့် ဤအရာများသည် ပြင်ပအလွှာများတွင် နေရာမကုန်ဘဲ ပိုမိုရှုပ်ထွေးသော အပြန်အလှန်ဆက်သွယ်မှုများကို ပြုလုပ်နိုင်စေပါသည်။

ပိုမိုပါးလွှာသော Dielectric ပစ္စည်းများ

ကြေးနီအလွှာများကြားရှိ လျှပ်ကာအလွှာများသည် HDI ဘုတ်များတွင် ပိုမိုပါးလွှာပြီး ဘုတ်ပြားအထူကို လျှော့ချကာ ပိုတိုသော အချက်ပြလမ်းကြောင်းများမှတစ်ဆင့် အချက်ပြသမာဓိကို မြှင့်တင်ပေးသည်။

ဤအင်္ဂါရပ်များသည် လျှပ်စစ်စွမ်းဆောင်ရည်ကို ထိန်းသိမ်းထားစဉ် သို့မဟုတ် မြှင့်တင်နေစဉ်တွင် သမားရိုးကျဒီဇိုင်းများနှင့် နှိုင်းယှဉ်ပါက 60% အထိ သိသိသာသာ ဘုတ်အရွယ်အစားကို လျှော့ချနိုင်စေပါသည်။


HDI PCB အမျိုးအစားခွဲခြားခြင်းနှင့် ရှုပ်ထွေးမှုအဆင့်များ

HDI ဘုတ်များအားလုံး တူညီသည်မဟုတ်ပါ။ HDI ဒီဇိုင်းတစ်ခု၏ ရှုပ်ထွေးမှုကို အများအားဖြင့် တည်ဆောက်သည့် အလွှာအရေအတွက်နှင့် ပါဝင်သော တည်ဆောက်ပုံများမှတစ်ဆင့် အမျိုးအစားခွဲသည်။

အတန်း ဖွဲ့စည်းပုံ ရှုပ်ထွေးမှု ရိုးရိုးအပလီကေးရှင်းများ
HDI အတန်းအစား ၁ 1+N+1 နိမ့်သည်။ အခြေခံလူသုံးလျှပ်စစ်ပစ္စည်းများ၊ ရိုးရှင်းသောကိရိယာများ
HDI အတန်းအစား ၂ 2+N+2 လတ် အဆင့်မြင့် လူသုံး အီလက်ထရွန်းနစ်ပစ္စည်းများ၊ မော်တော်ကား သတင်းအချက်အလက် ဖျော်ဖြေရေး
HDI အတန်းအစား ၃ 3+N+3 မြင့်သည်။ စွမ်းဆောင်ရည်မြင့်စက်ပစ္စည်းများ၊ 5G အခြေခံအဆောက်အအုံ၊ AI စနစ်များ
HDI အတန်းအစား 4 4+N+4 အလွန့်အလွန်မြင့်သည်။ အဆုံးစွန်သောအသုံးချမှုများ၊ တစ်ပိုင်းလျှပ်ကူးပစ္စည်းထုပ်ပိုးမှု

ဖွဲ့စည်းတည်ဆောက်ပုံအမှတ်အသားတွင် "N" သည် core အလွှာများ၏အရေအတွက်ကိုကိုယ်စားပြုသည်။ ပိုမိုရှုပ်ထွေးသောဘုတ်ပြားများသည် ပိုမိုခေတ်မီသောကုန်ထုတ်လုပ်မှုလုပ်ငန်းစဉ်များနှင့် ပိုမိုတင်းကျပ်သောလုပ်ငန်းစဉ်ထိန်းချုပ်မှုလိုအပ်ပါသည်။


အဓိက ထုတ်လုပ်မှုစွမ်းရည်များHDI PCB

Fanwayကျယ်ပြန့်သော HDI PCB လိုအပ်ချက်များကို ပံ့ပိုးရန် ထုတ်လုပ်မှုစွမ်းရည်ကို တီထွင်ခဲ့သည်။ အောက်ပါဇယားသည် ရရှိနိုင်သောသော့ချက်စွမ်းရည်များကို အကျဉ်းချုပ်ဖော်ပြထားသည်။

စွမ်းဆောင်ရည် အပိုင်းအခြား
အလွှာအရေအတွက် 1-108 အလွှာ
အချောဘုတ်အထူ 0.2 မီလီမီတာ – 10.0 မီလီမီတာ
အများဆုံး ပန်နယ်အရွယ်အစား 610 mm × 1200 mm
ကြေးနီအထူ 0.5 အောင်စ – 12 အောင်စ
အနိမ့်ဆုံး လိုင်းအကျယ်/နေရာ 2.5 mil / 2.5 mil
အနိမ့်ဆုံး အချောထည်အရွယ်အစား 0.1 မီလီမီတာ
အများဆုံး အချိုးအစား ၂၅:၁
Impedance Control Tolerance ±10%

ကုမ္ပဏီသည် HASL (LF)၊ ENIG (Immersion Gold)၊ Immersion Tin၊ Immersion Silver၊ OSP နှင့် ရွှေလက်ချောင်းများ အပါအဝင် သုံးစွဲသူများအား ၎င်းတို့၏ သီးခြားအသုံးချပရိုဂရမ်နှင့် သဘာဝပတ်ဝန်းကျင်ဆိုင်ရာ လိုအပ်ချက်များအတွက် သင့်လျော်သော အပြီးသတ်ကို ရွေးချယ်ခွင့်ပေးသည်။


အရည်အသွေးနှင့် အသိအမှတ်ပြု စံချိန်စံညွှန်းများ

HDI PCB များကို ယုံကြည်စိတ်ချရမှု အရေးကြီးသော အက်ပ်များတွင် အများအားဖြင့် အသုံးပြုကြသည်။Fanwayနိုင်ငံတကာ စံချိန်စံညွှန်းများ ပြည့်မီရန် ၎င်း၏ ကတိကဝတ်ကို ထင်ဟပ်စေသော အရည်အသွေး အသိအမှတ်ပြု လက်မှတ်များစွာကို ထိန်းသိမ်းထားသည်။

ISO 9001:2015- အရည်အသွေးစီမံခန့်ခွဲမှုစနစ်ထောက်ခံချက်။

IATF 16949:2016- မော်တော်ယာဥ်လုပ်ငန်းအရည်အသွေးစီမံခန့်ခွဲမှုစံနှုန်း။

ISO 13485:2016- ဆေးဘက်ဆိုင်ရာစက်ပစ္စည်းအရည်အသွေးစီမံခန့်ခွဲမှုစနစ်အသိအမှတ်ပြုလက်မှတ်။

ကုမ္ပဏီသည် တင်းကျပ်သော PCB များ၏ စွမ်းဆောင်ရည်သတ်မှတ်ချက်အတွက် IPC-A-600G အပါအဝင် ပုံနှိပ်ဘုတ်များနှင့် IPC-6012 ကို လက်ခံနိုင်မှုတို့အတွက် IPC စံနှုန်းများကို လိုက်နာပါသည်။ HDI PCB ထုတ်လုပ်မှုကို IPC Class 2 နှင့် Class 3 စံနှုန်းများတွင် ရရှိနိုင်ပြီး၊ Class 3 သည် mission-critical applications များအတွက် အမြင့်ဆုံးအဆင့်ကို ကိုယ်စားပြုပါသည်။

သဘာဝပတ်ဝန်းကျင် လိုက်နာမှုတွင် UL ဘေးကင်းရေး ထောက်ခံချက်၊ အန္တရာယ်ရှိသော ပစ္စည်းကန့်သတ်ချက်အတွက် RoHS လိုက်နာမှု၊ နှင့် REACH ဓာတုဗေဒဆိုင်ရာ လိုက်နာမှုတို့ ပါဝင်သည်။


အမေးများသောမေးခွန်းများ

မေး- ပုံမှန် PCB နှင့် HDI PCB အကြား ကွာခြားချက်မှာ အဘယ်နည်း။

A- HDI PCB များတွင် ပိုမိုသေးငယ်သော ခြေရာခံ အကျယ်များ (2.5 mil အထိ)၊ သေးငယ်သော လမ်းကြောင်းများ (150μm အောက်)၊ နှင့် ပိုမိုမြင့်မားသော ချိတ်ဆက်မှု pad သိပ်သည်းဆတို့ ပါဝင်သည်။ ၎င်းတို့သည် ပုံမှန် PCBs များနှင့် နှိုင်းယှဉ်ပါက ပိုမိုကောင်းမွန်သော အချက်ပြခိုင်မာမှုဖြင့် ပိုမိုကျစ်လစ်သော ဒီဇိုင်းများကို လုပ်ဆောင်နိုင်မည်ဖြစ်သည်။

မေး- မိုက်ခရိုဗီးယားဆိုတာ ဘာလဲ၊ ဘာကြောင့် အရေးကြီးတာလဲ။

A- Microvias များသည် ကပ်လျက်အလွှာများကို ချိတ်ဆက်ပေးသော ပုံမှန်အားဖြင့် 150μm ထက်နည်းသော သေးငယ်သော အချင်းမှတဆင့် အချင်းများဖြစ်သည်။ ၎င်းတို့၏သေးငယ်သောအရွယ်အစားသည် ပိုမိုမြင့်မားသော လမ်းကြောင်းသိပ်သည်းဆကို ခွင့်ပြုပေးပြီး လမ်းကြောင်းဖွဲ့စည်းပုံမှတစ်ဆင့် အသုံးပြုသည့်နေရာကို လျှော့ချပေးသည်။

မေး- HDI PCB များအတွက် Fanway ထုတ်ပေးနိုင်သည့် အများဆုံးအလွှာအရေအတွက်မှာ အဘယ်နည်း။

A- Fanway သည် ဒီဇိုင်းလိုအပ်ချက်နှင့် ပစ္စည်းရွေးချယ်မှုပေါ်မူတည်၍ HDI PCB များကို အလွှာ 108 အထိ ထုတ်လုပ်နိုင်သည်။

မေး- HDI PCB ထုတ်လုပ်မှုအတွက် Fanway က ဘာလက်မှတ်တွေကိုင်ထားသလဲ။

A- Fanway သည် ISO 9001:2015၊ IATF 16949:2016 နှင့် ISO 13485:2016 အသိအမှတ်ပြုလက်မှတ်များကို ရရှိထားသည်။ ကုမ္ပဏီသည် IPC စံနှုန်းများကို လိုက်နာပြီး UL၊ RoHS နှင့် REACH လိုက်နာမှုကို ထိန်းသိမ်းသည်။

Q- HDI PCB များအတွက် မည်သည့် မျက်နှာပြင်အချောထည်များကို ရနိုင်သနည်း။

A- ရရှိနိုင်သော အချောထည်များတွင် HASL (LF)၊ ENIG (Immersion Gold)၊ Immersion Tin၊ Immersion Silver၊ OSP နှင့် ရွှေလက်ချောင်းများ ပါဝင်သည်။ ရွေးချယ်မှုသည် အပလီကေးရှင်း၏ ဂဟေလိုအပ်ချက်များနှင့် ပတ်ဝန်းကျင်အခြေအနေများပေါ်တွင် မူတည်သည်။


နိဂုံး

HDI PCBနည်းပညာသည် သေးငယ်သောပုံစံအချက်များတွင် ပိုမိုမြင့်မားသောလုပ်ဆောင်နိုင်စွမ်းလိုအပ်သော ခေတ်မီအီလက်ထရွန်နစ်စက်ပစ္စည်းများအတွက် မရှိမဖြစ်လိုအပ်လာသည်။ ပိုမိုသေးငယ်သောခြေရာများ၊ မိုက်ခရိုဝေ့စ်များနှင့် အဆင့်မြင့်ပစ္စည်းများ ပေါင်းစပ်ခြင်းသည် သမားရိုးကျ PCB နည်းပညာဖြင့် မဖြစ်နိုင်သော ဒီဇိုင်းများကို ပံ့ပိုးပေးပါသည်။

Fanway အလွှာအရေအတွက် 108 အထိ၊ အနိမ့်ဆုံး ခြေရာခံ အကျယ် 2.5 mil နှင့် ကြိမ်နှုန်းမြင့် နှင့် မြန်နှုန်းမြင့် ပစ္စည်းများ အကွာအဝေးအတွက် ပံ့ပိုးပေးသည့် HDI PCB ထုတ်လုပ်မှု စွမ်းရည်အစုံအလင်ကို ပေးဆောင်ပါသည်။ ISO 9001၊ IATF 16949 နှင့် ISO 13485 အပါအဝင် ကုမ္ပဏီ၏ အရည်အသွေး အသိအမှတ်ပြုလက်မှတ်များသည် မော်တော်ယာဥ်၊ ဆေးဘက်ဆိုင်ရာနှင့် အခြားလိုအပ်သော အသုံးချပရိုဂရမ်များ၏ လိုအပ်ချက်များကို ပြည့်မီရန် ၎င်း၏ကတိကဝတ်ကို ထင်ဟပ်စေသည်။

လျင်မြန်သောပုံတူပုံစံရွေးချယ်စရာများနှင့် အခမဲ့ DFM ခွဲခြမ်းစိတ်ဖြာမှုနှင့်အတူ Fanway သည် HDI ဒီဇိုင်းအသစ်များကို ဖန်တီးနေသည့် သုံးစွဲသူများအတွက် လက်တွေ့ကျသောပံ့ပိုးမှုပေးပါသည်။ သင့်ပရောဂျက်အတွက် ယုံကြည်စိတ်ချရသော မိတ်ဖက်တစ်ဦးကို ရှာဖွေနေပါက၊ ကျွန်ုပ်တို့မှ သင့်အား ဖိတ်ခေါ်အပ်ပါသည်။ဆက်သွယ်ရန်Fanwayဒီနေ့ နည်းပညာအဖွဲ့သည် ဒီဇိုင်းလမ်းညွှန်မှု၊ ပစ္စည်းအကြံပြုချက်များနှင့် သင်၏သတ်မှတ်လိုအပ်ချက်များနှင့်အံဝင်ခွင်ကျဖြစ်စေသော အပြိုင်အဆိုင်စျေးနှုန်းများကို ပံ့ပိုးပေးနိုင်ပါသည်။ စကားစမြည်စတင်ရန် ကုမ္ပဏီဝဘ်ဆိုဒ် သို့မဟုတ် အီးမေးလ်မှတဆင့် ဆက်သွယ်ပါ။
