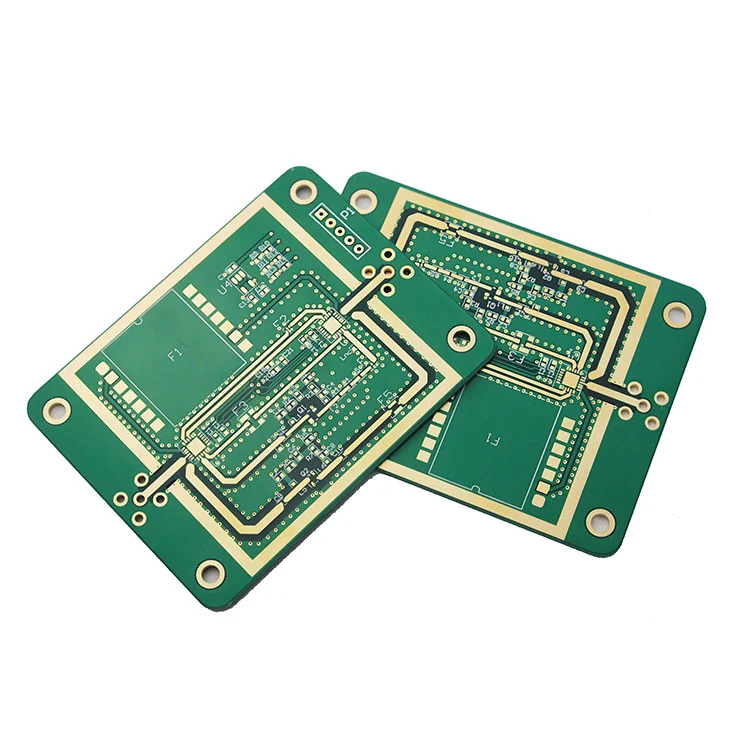

High Frequency PCB သည် GHz အပလီကေးရှင်းများတွင် Signal Integrity ကို မည်သို့တိုးတက်စေသနည်း။

မြင့်မားသောကြိမ်နှုန်း PCBနည်းပညာသည် ခေတ်မီ RF၊ မိုက်ခရိုဝေ့နှင့် GHz အကွာအဝေးတွင် လည်ပတ်နေသော မြန်နှုန်းမြင့် ဒစ်ဂျစ်တယ်စနစ်များအတွက် မရှိမဖြစ်လိုအပ်ပါသည်။ ကြိမ်နှုန်းများ တိုးလာသည်နှင့်အမျှ အချက်ပြဆုံးရှုံးမှု၊ impedance မကိုက်ညီမှုနှင့် လျှပ်စစ်သံလိုက် စွက်ဖက်မှုသည် အရေးကြီးသော ဒီဇိုင်းစိန်ခေါ်မှုများ ဖြစ်လာသည်။ ဤပြည့်စုံသောလမ်းညွှန်ချက်တွင် High Frequency PCB သည် အချက်ပြခိုင်မာမှုကို မည်ကဲ့သို့တိုးတက်စေသည်၊ ပစ္စည်းများကိုရှာဖွေသည်၊ ဒီဇိုင်းဗျူဟာများ၊ ထုတ်လုပ်မှုလုပ်ငန်းစဉ်များ၊ ကုန်ကျစရိတ်အချက်များနှင့် တူညီသောအင်ဂျင်နီယာဆိုင်ရာနာကျင်မှုအချက်များအတွက် လက်တွေ့ကျသောဖြေရှင်းနည်းများကို ရှင်းပြထားသည်။ သင်သည် 5G မော်ဂျူးများ၊ မော်တော်ယာဥ်ရေဒါများ၊ ဂြိုလ်တုစနစ်များ သို့မဟုတ် မြန်နှုန်းမြင့် ဆက်သွယ်ရေးစက်များကို တီထွင်နေသည်ဖြစ်စေ၊ ဤဆောင်းပါးသည် သင့်အား တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်ရရှိစေရန် ကူညီပေးရန်အတွက် ရှင်းလင်းသော နည်းပညာဆိုင်ရာ ထိုးထွင်းသိမြင်မှုကို ပေးပါသည်။

မာတိကာ

• 1. High Frequency PCB အခြေခံများကို နားလည်ခြင်း။
• 2. Signal Integrity သည် High Frequencies တွင် အဘယ်ကြောင့် အရေးကြီးသနည်း။
• 3. High Frequency PCB အတွက် ပစ္စည်းရွေးချယ်မှု
• 4. စွမ်းဆောင်ရည်ကိုလွှမ်းမိုးသောလျှပ်စစ်ပစ္စည်းများ
• 5. PCB Stack-Up ဒီဇိုင်းဗျူဟာများ
• 6. Signal Loss ကို လျှော့ချရန် Layout Techniques
• 7. ထုတ်လုပ်မှုတိကျမှုနှင့် အရည်အသွေးအာမခံချက်
• 8. RF Circuits အတွက် Surface Finish ထည့်သွင်းစဉ်းစားမှုများ
• 9. စွမ်းဆောင်ရည်ကို အလျှော့မပေးဘဲ ကုန်ကျစရိတ် ပိုမိုကောင်းမွန်အောင် ပြုလုပ်ခြင်း။
• 10. မြင့်မားသောကြိမ်နှုန်း PCB ၏စက်မှုလုပ်ငန်းအသုံးချမှုများ
• 11. မှန်ကန်သော ထုတ်လုပ်ရေးပါတနာကို ရွေးချယ်ခြင်း။
• 12. အဘယ်ကြောင့် Shenzhen Fanway Technology Co., Ltd သည် ယုံကြည်စိတ်ချရသော ရွေးချယ်မှုဖြစ်သနည်း။
• 13. အမေးများသောမေးခွန်းများ
• 14. နောက်ဆုံးအတွေးများ

1. High Frequency PCB အခြေခံများကို နားလည်ခြင်း။

မြင့်မားသောကြိမ်နှုန်း PCB သည် ပုံမှန်အားဖြင့် 500 MHz အထက် ကြိမ်နှုန်းများတွင် ယုံကြည်စိတ်ချစွာ လည်ပတ်နိုင်ရန် တီထွင်ထားပြီး မကြာခဏ GHz အကွာအဝေးများအထိ တိုးချဲ့ထားသည်။ ဤအဆင့်များတွင်၊ dielectric ဂုဏ်သတ္တိများ၊ ကြေးနီကြမ်းမှုနှင့် trace geometry အသေးအမွှားကွဲလွဲမှုများပင် circuit အပြုအမူကို သိသိသာသာ သက်ရောက်မှုရှိနိုင်သည်။

သမားရိုးကျဘုတ်များနှင့်မတူဘဲ၊ High Frequency PCB ဒီဇိုင်းများသည် ဆုံးရှုံးမှုနည်းသောပစ္စည်းများ၊ တင်းကျပ်စွာထိန်းချုပ်ထားသော impedance နှင့် တိကျသောအချက်ပြထုတ်လွှင့်မှုကိုသေချာစေရန်အတွက် တိကျသောထုတ်လုပ်မှုသည်းခံမှုများ လိုအပ်ပါသည်။

2. Signal Integrity သည် High Frequencies တွင် အဘယ်ကြောင့် အရေးကြီးသနည်း။

အကြိမ်ရေတိုးလာသည်နှင့်အမျှ-

• အချက်ပြလှိုင်းအလျားတိုသွားသည်။
• ဂီယာလိုင်းများသည် ဖြန့်ဝေထားသော ဆားကစ်များကဲ့သို့ ပြုမူသည်။
• သေးငယ်သောပြတ်တောက်မှုများသည် ရောင်ပြန်ဟပ်မှုကို ဖြစ်စေသည်။
• Loss tangent သည် ပို၍ သြဇာကြီးလာသည်။
• အရေပြားအကျိုးသက်ရောက်မှုသည် conductor ခံနိုင်ရည်ကိုတိုးစေသည်။

ကြိမ်နှုန်းမြင့်မားသော PCB နည်းပညာသည် အဆင့်မြင့်ပစ္စည်းများကို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော ဒီဇိုင်းနည်းစနစ်များဖြင့် ပေါင်းစပ်ခြင်းဖြင့် အဆိုပါစိန်ခေါ်မှုများကို ဖြေရှင်းပေးပါသည်။

3. High Frequency PCB အတွက် ပစ္စည်းရွေးချယ်မှု

Shenzhen Fanway Technology Co., Ltd ကဲ့သို့သော ထုတ်လုပ်သူများသည် ထုတ်လုပ်ခြင်းမပြုမီ dielectric တည်ငြိမ်မှုနှင့် ညီညွတ်မှုကို ဂရုတစိုက်အတည်ပြုသည်။

4. စွမ်းဆောင်ရည်ကိုလွှမ်းမိုးသောလျှပ်စစ်ပစ္စည်းများ

• Dielectric Constant (Dk):အချက်ပြအလျင်ကို ဆုံးဖြတ်သည်။
• Loss Tangent (Df)-dielectric စွမ်းအင်များ စိမ့်ထွက်မှုကို တိုင်းတာသည်။
• Impedance ထိန်းချုပ်မှု-အနည်းငယ်မျှသာအချက်ပြမှုရောင်ပြန်ဟပ်မှုကိုသေချာစေသည်။
• CTE-စက်ပိုင်းဆိုင်ရာ ချဲ့ထွင်တည်ငြိမ်မှုကို ထိန်းချုပ်သည်။
• ကြေးနီကြမ်းမှု-ကြိမ်နှုန်းမြင့်မားသော conductor ဆုံးရှုံးမှုကို သက်ရောက်မှုရှိသည်။

5. PCB Stack-Up ဒီဇိုင်းဗျူဟာများ

ထိရောက်သော အစီအစဥ်ပုံစံဒီဇိုင်းသည် အကာအရံနှင့် အချက်ပြခိုင်မာမှုကို တိုးတက်စေသည်။

သင့်လျော်သော မြေပြင်ကိုးကားခြင်းသည် EMI ကို လျော့နည်းစေပြီး impedance ညီညွတ်မှုကို တိုးတက်စေသည်။

6. Signal Loss ကို လျှော့ချရန် Layout Techniques

• အတိုကောက် RF ခြေရာကောက်လမ်းကြောင်း
• ညာဘက်ထောင့်များကို ရှောင်ပါ။
• ကျောရိုးကို ဖြတ်၍ ဖြုတ်ရန် တူးခြင်း၊
• impedance ပြတ်တောက်မှုကို လျှော့ချခြင်း။
• ထိန်းချုပ်ထားသော ကွဲပြားသောအတွဲအကွာအဝေး

7. ထုတ်လုပ်မှုတိကျမှုနှင့် အရည်အသွေးအာမခံချက်

မြင့်မားသောကြိမ်နှုန်း PCB ထုတ်လုပ်မှုလိုအပ်သည်-

• Microvias အတွက် လေဆာတူးဖော်ခြင်း။
• အဆင့်မြင့် ထုပ်ပိုးမှု သံသရာ
• တင်းကျပ်စွာကြေးနီအထူသည်းခံ
• အလိုအလျောက် အလင်းစစ်ဆေးခြင်း (AOI)
• Time Domain Reflectometry (TDR) စမ်းသပ်ခြင်း။

Shenzhen Fanway Technology Co., Ltd သည် အစုလိုက်အစည်းများတစ်လျှောက် တည်ငြိမ်လျှပ်စစ်စွမ်းဆောင်မှုကို သေချာစေရန် တင်းကျပ်သော လုပ်ငန်းစဉ်ထိန်းချုပ်မှုကို လုပ်ဆောင်ပါသည်။

8. RF Circuits အတွက် Surface Finish ထည့်သွင်းစဉ်းစားမှုများ

• ယုံကြည်စိတ်ချရသော ဂဟေနှင့် ချောမွေ့မှုအတွက် ENIG
• လျှပ်ကူးနိုင်မှု ပိုကောင်းစေရန် ရေမြှုပ်ငွေ
• ကြေးနီကို ချောမွေ့စေပြီး အရေပြားထိခိုက်ဆုံးရှုံးမှုကို လျှော့ချပေးသည်။

9. စွမ်းဆောင်ရည်ကို အလျှော့မပေးဘဲ ကုန်ကျစရိတ် ပိုမိုကောင်းမွန်အောင် ပြုလုပ်ခြင်း။

ကုန်ကျစရိတ်ယာဉ်မောင်းများတွင် ပစ္စည်းရွေးချယ်မှု၊ အလွှာအရေအတွက်၊ impedance သည်းခံနိုင်မှုနှင့် စမ်းသပ်မှု ရှုပ်ထွေးမှုများ ပါဝင်သည်။ စံ cores များနှင့် RF ပစ္စည်းများကို ပေါင်းစပ်ပေါင်းစပ်ထားသော ပေါင်းစပ်ဒီဇိုင်းများသည် ကုန်ကျစရိတ်နှင့် စွမ်းဆောင်ရည်ကို ဟန်ချက်ညီစေနိုင်သည်။

10. မြင့်မားသောကြိမ်နှုန်း PCB ၏စက်မှုလုပ်ငန်းအသုံးချမှုများ

• 5G အခြေစိုက်စခန်းများ
• မော်တော်ကားရေဒါစနစ်များ
• ဂြိုလ်တုဆက်သွယ်ရေး
• မိုက်ခရိုဝေ့အင်တာနာများ
• မြန်နှုန်းမြင့် ကွန်ရက်ချိတ်ဆက်ကိရိယာ

11. မှန်ကန်သော ထုတ်လုပ်ရေးပါတနာကို ရွေးချယ်ခြင်း။

အကဲဖြတ်ပါ

• RF ဘုတ်များတွင် အတွေ့အကြုံရှိရမည်။
• ပစ္စည်းများ ထုတ်ယူနိုင်မှု
• Impedance စမ်းသပ်ကိရိယာ
• အင်ဂျင်နီယာဆိုင်ရာ ပံ့ပိုးကူညီဆောင်ရွက်ပေးခြင်း။
• အရည်အသွေးထောက်ခံချက်လိုက်နာမှု

12. အဘယ်ကြောင့် Shenzhen Fanway Technology Co., Ltd သည် ယုံကြည်စိတ်ချရသော ရွေးချယ်မှုဖြစ်သနည်း။

Shenzhen Fanway Technology Co., Ltd သည် ဘက်စုံ ကြိမ်နှုန်းမြင့် PCB ထုတ်လုပ်မှု ဖြေရှင်းချက်များအား ဘက်စုံသုံး ဟိုက်ဘရစ်ဘုတ်များ၊ တိကျသော impedance ထိန်းချုပ်မှု၊ လျင်မြန်သော ပုံတူဖော်ခြင်း နှင့် တင်းကျပ်သော စမ်းသပ်မှု လုပ်ထုံးလုပ်နည်းများ အပါအဝင် ပြည့်စုံသော High Frequency PCB ထုတ်လုပ်မှု ဖြေရှင်းချက်များကို ပံ့ပိုးပေးပါသည်။ ၎င်းတို့၏ အင်ဂျင်နီယာအဖွဲ့သည် သုံးစွဲသူများအား ဒီဇိုင်းပြန်လည်သုံးသပ်ခြင်းမှ အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုအထိ GHz အပလီကေးရှင်းများတွင် တသမတ်တည်း စွမ်းဆောင်ရည်ရှိစေရန် ပံ့ပိုးပေးပါသည်။

13. အမေးများသောမေးခွန်းများ

Q1- ဘယ်ကြိမ်နှုန်းမှာ High Frequency PCB ပစ္စည်းတွေကို စဉ်းစားရမလဲ။
ယေဘုယျအားဖြင့် 500 MHz အထက်၊ အထူးသဖြင့် multi-GHz အကွာအဝေးများတွင် လုပ်ဆောင်နေချိန်။

Q2- ပုံမှန် FR-4 သည် RF အက်ပ်များကို ကိုင်တွယ်နိုင်ပါသလား။
ကန့်သတ်ထားသော ကြိမ်နှုန်းနိမ့် ဒီဇိုင်းများသာ။ ပိုမိုကောင်းမွန်သောတည်ငြိမ်မှုအတွက် အထူးသီးသန့် RF ပစ္စည်းများကို ဦးစားပေးပါသည်။

Q3- အရေးကြီးဆုံး ဘောင်ကဘာလဲ။
Loss tangent (Df) သည် signal attenuation ကို သိသိသာသာအကျိုးသက်ရောက်သည်။

Q4- signal reflection ကို ဘယ်လိုလျှော့ချရမလဲ။
တိကျသော impedance ထိန်းချုပ်မှုနှင့် သင့်လျော်သော stack-up ဒီဇိုင်းကို သေချာပါစေ။

Q5- ကျွန်ုပ်၏ပရောဂျက်ကို မည်သို့စတင်နိုင်မည်နည်း။
ထုတ်လုပ်ခြင်းမပြုမီ ဒီဇိုင်းဖိုင်များကို ပြန်လည်သုံးသပ်ရန် အတွေ့အကြုံရှိသော ထုတ်လုပ်သူနှင့် တိုင်ပင်ပါ။

14. နောက်ဆုံးအတွေးများ

မြင့်မားသောကြိမ်နှုန်း PCB သည် အချက်ပြခိုင်မာမှုကို ထိန်းသိမ်းထားရန်၊ ဆုံးရှုံးမှုနည်းပါးစေရန်နှင့် အဆင့်မြင့် GHz စနစ်များတွင် တည်ငြိမ်သောစွမ်းဆောင်ရည်ကို သေချာစေရန်အတွက် အဆုံးအဖြတ်ပေးသည့်အခန်းကဏ္ဍမှပါဝင်သည်။ ပစ္စည်းရွေးချယ်မှုမှ တိကျသောထုတ်လုပ်မှုအထိ၊ အသေးစိတ်တိုင်းသည် အရေးကြီးသည်။

ယုံကြည်စိတ်ချရသော၊ စွမ်းဆောင်ရည်မြင့် High Frequency PCB ထုတ်လုပ်မှုပံ့ပိုးမှုကို ရှာဖွေနေပါက၊Shenzhen Fanway Technology Co., Ltdကျွမ်းကျင်သော လမ်းညွှန်မှုနှင့် ထုတ်လုပ်မှု ထူးချွန်မှုကို ပေးဆောင်ရန် အသင့်ရှိပါသည်။

ဖွံ့ဖြိုးတိုးတက်မှုတွင် RF သို့မဟုတ် မြန်နှုန်းမြင့် ပရောဂျက်အသစ်တစ်ခု ရှိပါသလား။ဆက်သွယ်ရန်သင်၏နည်းပညာဆိုင်ရာလိုအပ်ချက်များကို ဆွေးနွေးရန်နှင့် သင်၏ ကြိမ်နှုန်းမြင့်မားသော PCB လိုအပ်ချက်များအတွက် အံဝင်ခွင်ကျရှိသော ဖြေရှင်းချက်ကို ရယူရန် ယနေ့ ကျွန်ုပ်တို့။
