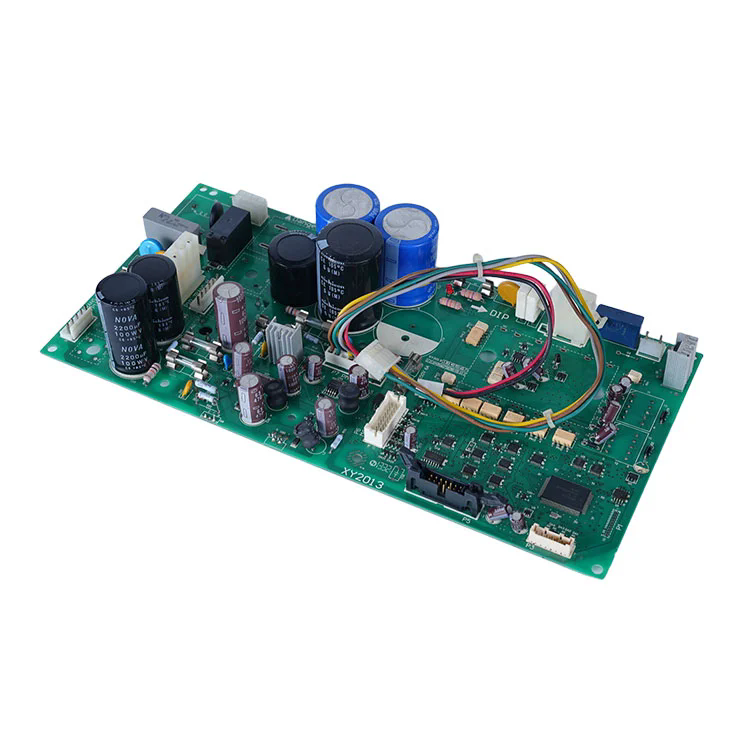

ပုံနှိပ်တိုက် circuit board (PCB)သုံးစွဲသူ Gadgets မှအီလက်ထရောနစ်ပစ္စည်းအားလုံးနီးပါးသည် Consumer Gadgets မှစက်မှုထိန်းချုပ်မှုစနစ်များအထိကျောရိုးဖြစ်သည်။ အဆိုပါဘုတ်အဖွဲ့သည်အီလက်ထရောနစ်အစိတ်အပိုင်းများအကြားစက်မှုအထောက်အပံ့နှင့်လျှပ်စစ်ဆက်စပ်မှုကိုထောက်ပံ့ပေးသည်။ ယနေ့ခေတ်အီလက်ထရွန်နစ်ဖြစ်သောအီလက်ထရွန်နစ်ဖြစ်သောကမ္ဘာတွင် PCB တစ်ခု၏ဒီဇိုင်း, ပစ္စည်းနှင့်ထုတ်လုပ်မှုအရည်အသွေးသည်စွမ်းဆောင်ရည်, ယုံကြည်စိတ်ချရမှုနှင့်ကုန်ကျစရိတ်အတွက်အရေးပါသည်။
၎င်းတို့သည်အစိတ်အပိုင်းများကိုအပြန်အလှန်ဆက်သွယ်ရန်ကျစ်လစ်သိပ်သည်း။ ထပ်ခါတလဲလဲ, ယုံကြည်စိတ်ချရသောနည်းလမ်းကိုပေးသည်။
၎င်းတို့သည် signal သမာဓိရှိမှု, ပါဝါဖြန့်ဖြူးခြင်းနှင့်အပူစီမံခန့်ခွဲမှုတို့ကိုသေချာစေသည်။
သေးငယ်သော Mainiaturization, 5G, AI နှင့် IOT, Advanced PCB များ (ဥပမာ, HDI, HDI, HDI, HDI,
2032 ခုနှစ်တွင် Global PCB စျေးကွက်ကို 2032 ခုနှစ်တွင်အမေရိကန်ဒေါ်လာ 117.53 ဘီလီယံအထိရောက်ရှိရန်စီစဉ်ထားသည်။
PCB တစ်ခုကိုရွေးချယ်သောအခါသင်အကြားဆုံးဖြတ်ချက်ကိုတွေ့ရလိမ့်မည်FR4 (တင်းကျပ်)နှင့်Rigid-Flex (Rigid + ပြောင်းလွယ်ပြင်လွယ်၏ hybrid)။ ရွေးချယ်မှုသည်သင်၏ထုတ်ကုန်၏စက်မှု, လျှပ်စစ်နှင့်ဒီဇိုင်းအကန့်အသတ်များပေါ်တွင်မူတည်သည်။ အောက်ဖော်ပြပါ "မည်သို့ / အဘယ်ကြောင့် / အဘယျကိုဆုံးဖြတ်ရန်ကူညီရန်မေးခွန်းများကို" ဘယ်လိုမေးခွန်းတွေကဆုံးဖြတ်နေကြတယ်:
| ဆင်ခြင်ခြင်း | အဓိကမေးခွန်း | ပုံမှန်လမ်းညွှန်မှု |
|---|---|---|
| စက်မှုစိတ်ဖိစီးမှု & ကွေး | ဘုတ်အဖွဲ့တွင်ဘုတ်အဖွဲ့တွင်မည်မျှ flex သို့မဟုတ် bending သည်၎င်း၏ဘဝအသက်တာတွင်အတွေ့အကြုံရှိလိမ့်မည်နည်း။ | Rigid-flex ကိုမကြာခဏကွေးခြင်းသို့မဟုတ်ခေါက်လိုပါကသုံးပါ။ ဘုတ်အဖွဲ့အပြားနေလျှင် fr4 ။ |
| အာကာသနှင့်ကိုယ်အလေးချိန်အကန့်အသတ်များ | အဘယ်ကြောင့်အလေးချိန်သို့မဟုတ်ကျစ်လစ်သိပ်သည်းမှုဝေဖန်သလဲ? | Rigid-flex သည် connectors နှင့် inter-boin-bool wiring, သိုလှောင်ခြင်းနှင့်အလေးချိန်ကိုလျှော့ချနိုင်သည်။ |
| ကုန်ကျစရိတ်နှင့်အထွက်နှုန်း | သင်၏ဘတ်ဂျက်နှင့်မျှော်မှန်းထားသော volume ကဘာလဲ။ | FR4 သည်ပိုမိုများပြားသောပမာဏကိုပိုမိုရိုးရှင်းသောနှင့်ကုန်ကျစရိတ်သက်သာသည်။ Rigid-flex တွင်မြင့်မားသောလုပ်ငန်းစဉ်ရှုပ်ထွေးမှုနှင့်ကုန်ကျစရိတ်ရှိသည်။ |
| signal ကိုသမာဓိစောင့်သိမှုနှင့်အလွှာအရေအတွက် | သင်၏ခြေရာများသည်မည်မျှထူထပ်သနည်း။ | နှစ် ဦး စလုံးသည်မြင့်မားသောအလွှာအရေအတွက်ကိုထောက်ပံ့နိုင်သည်, |
| အပူ, တုန်ခါမှု, ယုံကြည်စိတ်ချရ | အဘယ်ကြောင့်ကြာရှည်ခံမှုနှင့်ယုံကြည်စိတ်ချရမှု ဦး စားပေး? | Rigid-Flex သည်ထိတ်လန့်တုန်လှုပ်ဖွယ်ကောင်းသောတုန်ခါမှုအောက်တွင်ပိုမိုကောင်းမွန်စွာလုပ်ဆောင်လေ့ရှိသော်လည်းဂရုတစိုက်ဒီဇိုင်းရေးဆွဲရမည်။ |
ယခုအခါမူကွဲနှစ်ခုကိုအသေးစိတ်လေ့လာကြည့်ရအောင်။

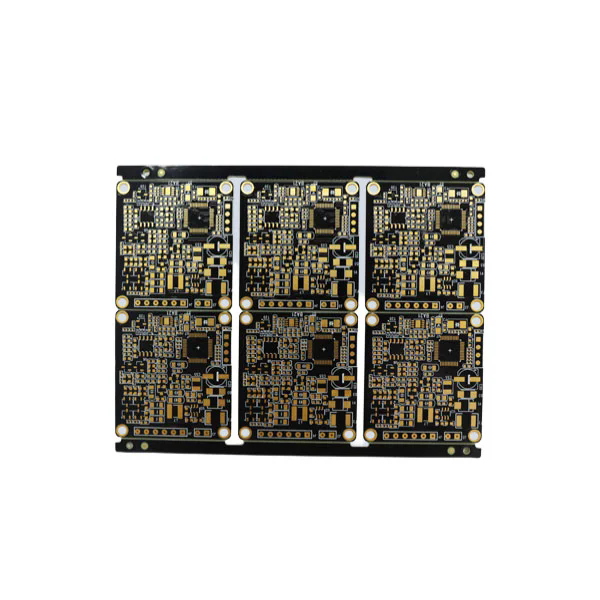

Fr4 သည် Rigid PCBs အတွက်အသုံးအများဆုံးအလွှာဖြစ်သည်။ "f fr" သည်flame နှောင့်နှေးနှင့် "4" သည်ပစ္စည်းတစ်ခုတန်းဖြစ်သည်။ ၎င်းတွင် epoxy ဗဓေလသစ်ဖြင့်ပြုလုပ်ထားသော fiberglass အထည်များပါဝင်သည်။
အောက်တွင်ဖော်ပြထားသည်FR4 PCBParametersters (ဤနံပါတ်များသည်ကုန်ပစ္စည်းပေးသွင်းသူနှင့် TG တန်းတို့မှကွဲပြားနိုင်သည်):
| တေးရေး | ပုံမှန်တန်ဖိုး / အကွာအဝေး | မှတ်စုများ / အရေးပါမှု |
|---|---|---|
| dielectric စဉ်ဆက်မပြတ် (DK) | 3.8 - 4.8 (1 MHz) | Impedance Control နှင့် signal နှောင့်နှေးမှုကိုအကျိုးသက်ရောက်သည်။ |
| ဖျက်သိမ်းခြင်းအချက် (DF) | ~ 0.009 (1 MHz) | ဆုံးရှုံးမှု Tangent: မြင့်မားသောကြိမ်နှုန်းဖြင့်အချက်ပြဆုံးရှုံးမှု။ |
| လျှပ်စစ်ခွန်အား | 800 - 1800 v / mil | dielectric ပျက်ပြားခွန်အား။ |
| TG (ဖန် transition temp) | 130 ဒီဂရီစင်တီဂရိတ်, 140 ဒီဂရီစင်တီဂရိတ်, 150 ဒီဂရီစင်တီဂရိတ်, 170 ဒီဂရီစင်တီဂရိတ် | ပိုမိုမြင့်မားသော TG သည်ပိုမိုကောင်းမွန်သောသုခချမ်းသာကိုပေးသည်။ |
| ဘုတ်အဖွဲ့အထူ | 0.4 မီလီမီတာ - 3.2 မီလီမီတာ (ဘုံ) | စက်မှု / fit ကန့်သတ်အပေါ်မူတည်သည်။ |
| ကြေးနီအထူ | 1 အောင်စ (≈35μm), 2 အောင်စ, 3 အောင်စ, 4 အောင်စ | ပိုမိုမြင့်မားသောလက်ရှိလမ်းကြောင်းများအတွက်လေးလံကြေးနီ။ |
| မင်းသဲလွန်စ / အကွာအဝေး | ~ 4 Mil (0.1 မီလီမီတာ) သို့မဟုတ်ပိုကောင်း | ကုန်ထုတ်လုပ်မှုစွမ်းရည်အပေါ်မူတည်သည်။ |
| မျက်နှာပြင် finish ကို | Enig, Hasl, OSP, နှစ်မြှုပ်ခြင်း ag, | ဂိုင်လှံ, ယုံကြည်စိတ်ချရမှုအပေါ်သက်ရောက်မှုရှိသည်။ |
စားသုံးသူအီလက်ထရောနစ် (စမတ်ဖုန်းများ, 0 တ်ဆင်နိုင်သောပစ္စည်းများ, အသုံးအဆောင်များ)
စက်မှုထိန်းချုပ်မှုဘုတ်အဖွဲ့များ, ad boards, ပါဝါထောက်ပံ့ရေးပစ္စည်းများ
လိုအပ်သောခေါက်သို့မဟုတ် flex မရှိဘဲဘုတ်အဖွဲ့ပြားနေဆဲပြားနေဆဲ
Crack သို့မဟုတ် Delamination ကိုစွန့်လွှတ်ခြင်းမရှိဘဲ (crict glass + epoxy ဖွဲ့စည်းပုံကြောင့်)
ကျစ်လစ်သိပ်သည်းသော, multi-segment electronics ပြောင်းလွယ်ပြင်လွယ် interconnects လိုအပ်တဲ့အီလက်ထရောနစ်အီလက်ထရောနစ်ပစ္စည်းများ, တင်းကျပ်-flex ကိုပိုမိုနှစ်သက်လိမ့်မည်

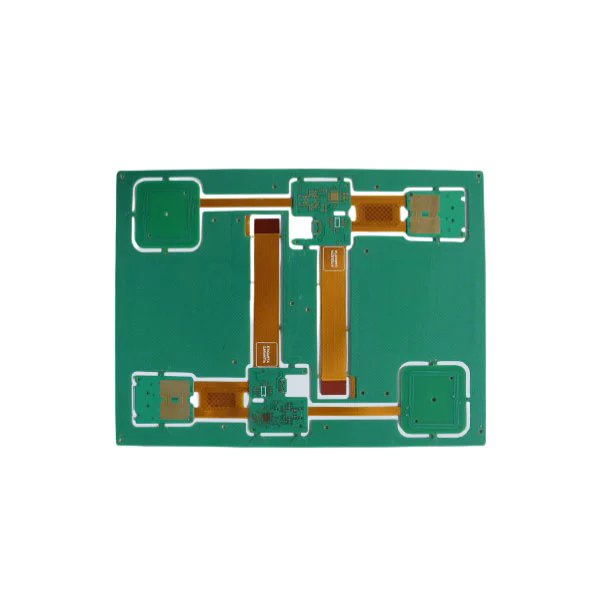

တင်းကျပ်-flex pcbပေါင်းစပ်ထားသော circuit ကဏ် sections များ (ပုံမှန်အားဖြင့် fr4) နှင့်ပြောင်းလွယ်ပြင်လွယ်သော circuit ကဏ် sections များကိုပေါင်းစပ်ထားသောဘုတ်အဖွဲ့တစ်ခုတွင် Polyimide, Polyester စသည်ဖြင့်) ပေါင်းစပ်ထားသည်။ Compention Mounting အတွက်တင်းကျပ်သောအထောက်အပံ့ကိုထိန်းသိမ်းထားစဉ်က flexing, ခေါက်နှင့် 3D ဖွဲ့စည်းပုံကိုဖွင့်စေသည်။
ဒီဇိုင်းသည် flex zones များကိုဂရုတစိုက်စီမံခန့်ခွဲရမည် (ကွေးစင်အုံး, အလွှာ stacking, ကြေးနီအသွင်ကူးပြောင်းမှုများ)
တင်းကျပ်မှုနှင့် flex အလွှာများကိုထိန်းချုပ်ထားသောနှောင်ကြိုးနှင့်ကော်ကုသမှုများမှတဆင့်လှည့်ပတ်နေကြသည်။

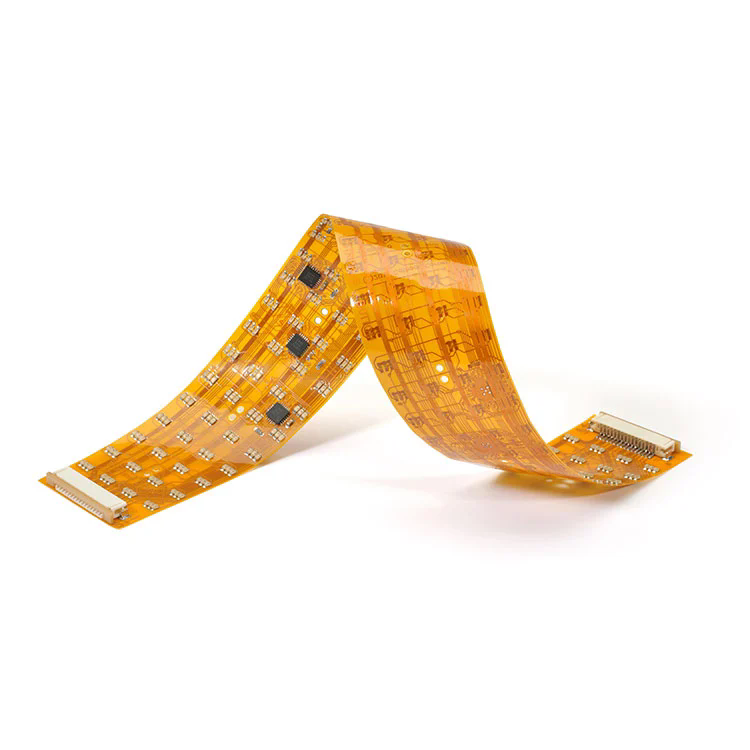

ပုံမှန် flex ပစ္စည်းများ: Polyimide ရုပ်ရှင်, coverlay ရုပ်ရှင်, ကော်အလွှာ
အလွှာတစ်ခုချင်းစီအတွက်ထောင့်ကန့်သတ်ချက် (ဥပမာ, ပိုလီယိုနေ) သည်အကန့်အသတ်ရှိသည်။
စက်မှုလုပ်ငန်းကိုးကားချက်များမှ:
| အချက် | parameter / စွမ်းရည် | မှတ်စုများ |
|---|---|---|
| Rigid + flex ဘုတ်အဖွဲ့အထူ | 0.25 မီလီမီတာ 6.0 မီလီမီတာ (ပေါင်းစပ်) | အလွှာပေါင်းစပ်ခြင်းနှင့်ဖွဲ့စည်းပုံပေါ်မူတည်သည် |
| အလံများ | အချို့သောဒီဇိုင်းများတွင်အလွှာ 32 ခုအထိ | Multi-layer Rigid + Flex ကိုပေါင်းစပ် |
| မင်းသဲလွန်စ / အကွာအဝေး | 0.075 MM / 0.075 MM (≈ 3 Mil) | မြင့်မားသောသိပ်သည်းဆ flex ဒေသ |
| Min အပေါက်အရွယ်အစား / pad အရွယ်အစား | 0.10 mm / 0.35 မီလီမီတာ | မိုက်ခရိုဗိုင်း, |
| Max ကြေးနီအထူ | 4 အောင်စ (တင်းကျပ်သောအပိုင်း) | တင်းကျပ်သောအပိုင်းလေးလံသောရေစီးကြောင်းများအတွက် |
| flex ကြေးနီ (flex အပိုင်း) | 0.5 - 2 အောင်စ | flex area ရိယာပေါ်တွင်ပိုမိုပေါ့ပါးသောကြေးနီ |
| မျက်နှာပြင် finish ကို options များ | Enig, နှစ်မြှုပ်ခြင်း ag, osp, hasl စသည်တို့ | တင်းကျပ်မှုနှင့် flex အပိုင်းနှစ်ခုလုံးအတွက် |
| ကော်နှင့် lamination | အထူးကော်နှင့်ပလာစမာ, အညိုရောင်အောက်ဆိုဒ်) | Flex-Rigid နှောင်ကြိုးသေချာစေရန် |
မြင့်မားသောတုန်ခါမှု, ထိတ်လန့်ခြင်း,
connectors နှင့် inter-boist-bool wiring ကိုလျှော့ချ / ဖယ်ရှားပေးသည်
တင်းကျပ်မှုနှင့်ပြောင်းလွယ်ပြင်လွယ်ရှိသောလုပ်ဆောင်ချက်များကိုပေါင်းစပ်ခြင်းဖြင့်တပ်ဆင်ခြင်းကိုရိုးရှင်းအောင်ပြုလုပ်ခြင်း
3D circuit tolding သို့မဟုတ် plane ဖွဲ့စည်းပုံကိုခွင့်ပြုသည်
ပိုမိုမြင့်မားသောကုန်ထုတ်လုပ်မှုရှုပ်ထွေးမှု,
အထူးသဖြင့် Flex zones (ကွေး, စိတ်ဖိစီးမှုကယ်ဆယ်ရေး) တွင်စဉ်းစားဆင်ခြင်စရာဒီဇိုင်းလိုအပ်သည်။
နှုန်းသည်ပိုမိုမြင့်မားသည်, သို့သော် connectors များ, ကြိုးများနှင့်စည်းဝေးပွဲအဆင့်များနည်းပါးလာခြင်းကြောင့်စနစ်စခန်းကုန်ကျစရိတ်လျော့နည်းသွားနိုင်သည်
Q1: PCB သည်ကျွန်ုပ်၏လျှောက်လွှာအတွက်မည်မျှထူသင့်သနည်း။
A1: PCB အထူသည်စက်မှု, အပူနှင့်အာကာသအခက်အခဲပေါ်တွင်မူတည်သည်။ ပုံမှန် Rigid FR4 Boards များသည် 0.4 မီလီမီတာမှ 3.2 မီလီမီတာအထိရှိသည်။ တင်းကျပ်သော flex ဒီဇိုင်းများတွင်ပေါင်းစပ်အထူသည် 0.25 မီလီမီတာမှ 6.0 မီလီမီတာအကြားဖြစ်သည်။ ဘုတ်အဖွဲ့ကိုပိုမိုပါးလွှာသည်ပိုမိုပြောင်းလွယ်ပြင်လွယ်ရှိသော်လည်းစက်မှုတည်ငြိမ်မှုကျဆင်းလာသည်။
Q2: တင်းကျပ်-flex ကိုသီးခြားတင်းတင်းကျပ်ကျပ်နှင့် flex ဘုတ်အဖွဲ့များအပေါ်အဘယ်ကြောင့်ရွေးချယ်ရသနည်း။
A2: တင်းကျပ်သော flex သည် connectors များ, ဝါယာကြိုးနှင့်စုရုံးမှုကိုအဆင့်ဆင့်လျော့နည်းစေသည်; တုန်ခါမှုအောက်ရှိယုံကြည်စိတ်ချရမှုတိုးတက်ကောင်းမွန်စေပြီးကျစ်လစ်သိပ်သည်း 3D ခေါက်သည်။ ၎င်းသည်တင်းကျပ်သောသစ်တောများနှင့်ပြောင်းလွယ်ပြင်လွယ်ရှိသောကဏ် sections များကိုဘုတ်တစ်ခုဖြင့်ပေါင်းစပ်ထားသည်။
Q3: FR4 ၏မည်သည့်လျှပ်စစ်ဂုဏ်သတ္တိများဆုံးအချက်များအများဆုံးသမာဓိရှိမှုအပေါ်အကျိုးသက်ရောက်သနည်း။
A3: dielectric စဉ်ဆက်မပြတ် (DK) သည် impedance နှင့်ဝါဒဖြန့်အလျင်ကိုအကျိုးသက်ရောက်သည်။ အထူးသဖြင့်မြင့်မားသောကြိမ်နှုန်းဖြင့်အချက်ပြဆုံးရှုံးမှုအပေါ်ပိုင်းခြားခြင်း (DF) သည်အချက်ပြဆုံးရှုံးမှုကိုအကျိုးသက်ရောက်သည်။ ကြေးနီအထူနှင့်သဲလွန်စ Geometry သည်အရေးပါသောအခန်းကဏ် play မှပါ 0 င်သည်။
