OEM အားသွင်း Pile PCBA Motherboard

OEM Charging Pile PCBA မားသားဘုတ်၏ထုတ်လုပ်မှုလုပ်ငန်းစဉ်

အလွှာများသည် FR-4 သို့မဟုတ် ကြိမ်နှုန်းမြင့်ပစ္စည်းများ (ဥပမာ Rogers 4350B) ကို အသုံးပြုသည်။

ထိတွေ့ယုံကြည်စိတ်ချရမှုသေချာစေရန် ရွှေဖြင့်ပြုလုပ်ခြင်း သို့မဟုတ် OSP မျက်နှာပြင်ကုသမှုကို လက်ခံကျင့်သုံးပါသည်။

DC-DC module များကဲ့သို့သော အဓိက အစိတ်အပိုင်းများသည် 100% အိုမင်းခြင်းဆိုင်ရာ စမ်းသပ်မှုများကို ခံယူကြသည်။

Charging Pile PCBA Motherboard အား အားသွင်းမုဒ်ကို အခြေခံ၍ အမျိုးအစားနှစ်မျိုး ခွဲခြားထားပါသည်။

AC အားသွင်းပိုက်များနှင့် DC အားသွင်းပုံများ။

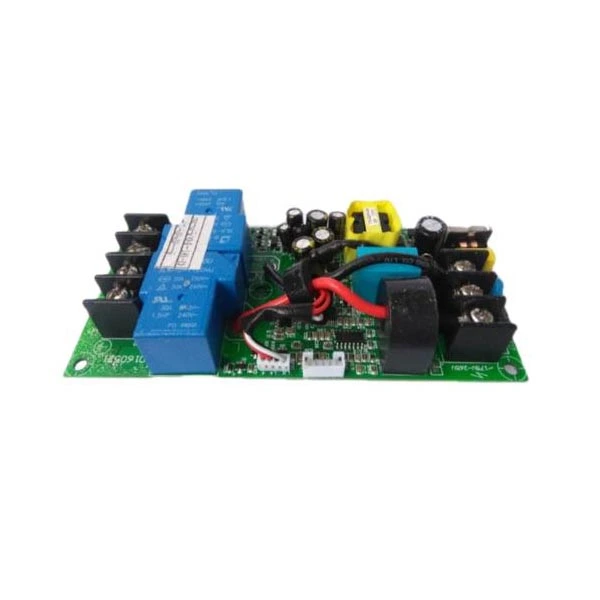

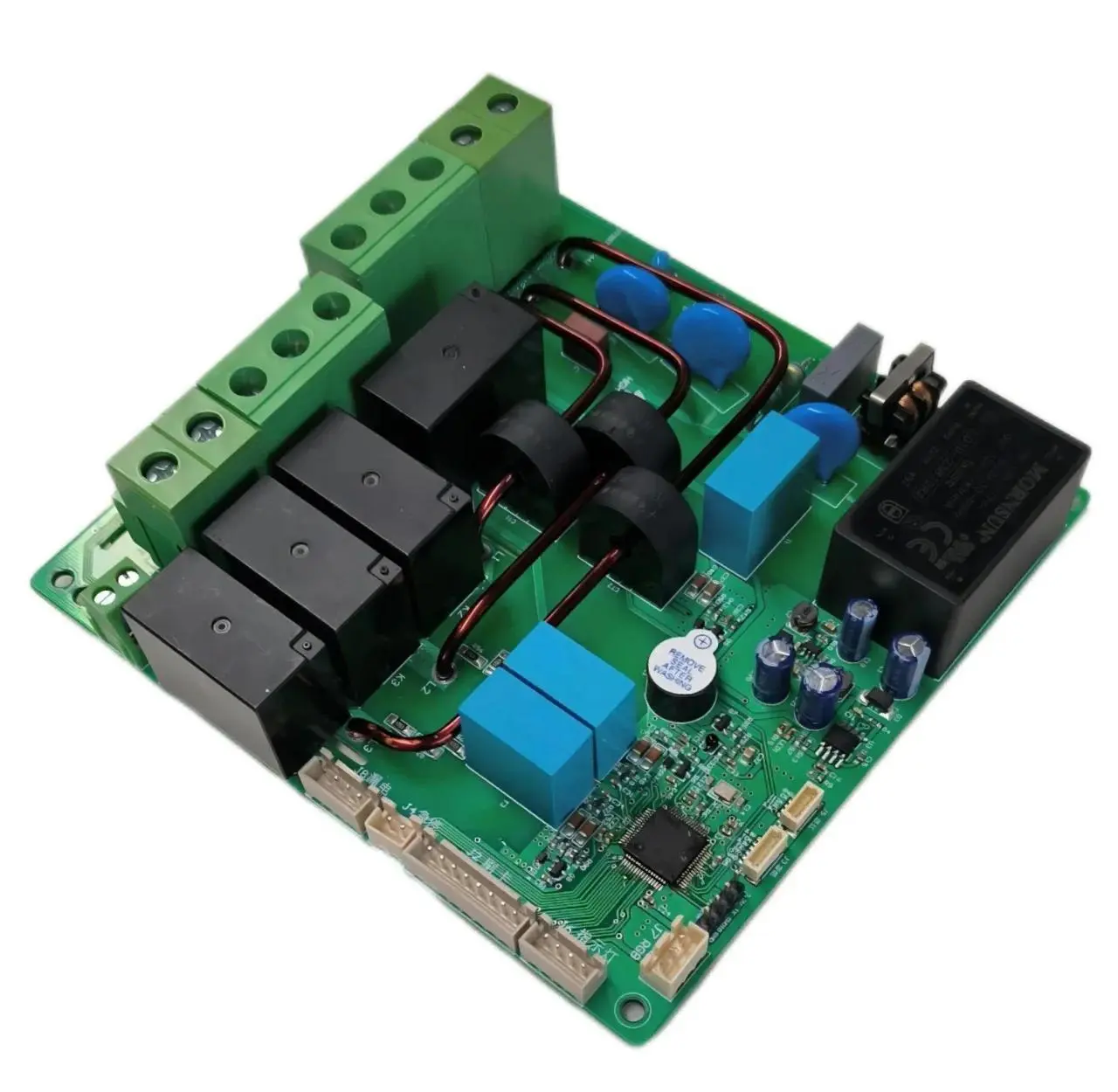

AC အားသွင်း Pile Circuit Board-ဤဘုတ်သည် ယာဉ်၏ On-Board Charger (OBC) မှတဆင့် ဂရစ် AC ပါဝါအား DC ပါဝါသို့ ပြောင်းပေးသည်။ ၎င်း၏ အဓိက လုပ်ဆောင်ချက်များ ပါဝင်သည်။

CP Terminal ထိန်းချုပ်မှု-အားသွင်းမှုအခြေအနေကို စောင့်ကြည့်ရန် PWM အချက်ပြမှုများကို အသုံးပြု၍ ယာဉ်၏ BMS နှင့် ဆက်သွယ်သည် (ဥပမာ၊ သေနတ်ထည့်သွင်းခြင်း၊ အားသွင်းပြင်ဆင်ခြင်း၊ အားသွင်းခြင်းစသည်)။ အလုပ်လုပ်သည့်ဗို့အားမှာ 12V/9V/6V ဖြစ်ပြီး ကြိမ်နှုန်း 1kHz ဖြစ်သည်။

CC Terminal သိရှိခြင်း-အားသွင်းသေနတ်ချိတ်ဆက်မှုအခြေအနေအား ခုခံမှုပြောင်းလဲမှုများမှတစ်ဆင့် အတည်ပြုပြီး အထွက်လက်ရှိစွမ်းရည်ကို ဆုံးဖြတ်သည် (ဥပမာ၊ 1.5kΩ ခုခံမှု 8A လက်ရှိနှင့် ကိုက်ညီသည်)။

ပုံမှန် ကန့်သတ်ချက်များအဝင် 220V AC၊ အထွက်ပါဝါ 7kW/11kW၊ ကာကွယ်မှု အဆင့်သတ်မှတ်ချက် IP54။

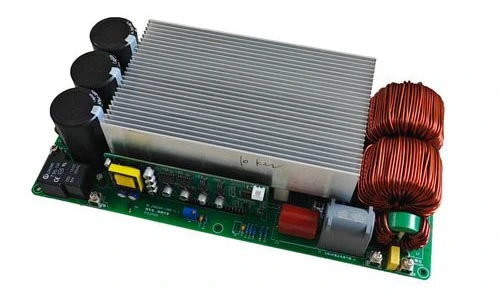

DC အားသွင်း Pile Circuit Board-ဤဘုတ်သည် ဗို့အားမြင့် DC ပါဝါကို တိုက်ရိုက်ထုတ်ပေးသည်။ ၎င်း၏အဓိက module များပါဝင်သည်-

AC/DC ပြုပြင်ခြင်းနှင့် PFC မော်ဂျူး-ထိရောက်မှု 97% ကျော်လွန်သော တက်ကြွသောပါဝါအချက်ပြပြင်ဆင်မှု (PFC) နည်းပညာကို အသုံးပြု၍ သုံးဆင့် 380V AC ကို ဗို့အားမြင့် DC (750-850V) သို့ ပြောင်းသည်။

DC/DC ကူးပြောင်းမှု မော်ဂျူး-LLC resonant topology မှတဆင့် ဘက်ထရီ၏ လိုအပ်သော အကွာအဝေး (ဥပမာ၊ 200-920V) သို့ ဗို့အားကို ချိန်ညှိပြီး dynamic current control (apperes ရာပေါင်းများစွာအထိ) ကို ပံ့ပိုးပေးသည်။

ပုံမှန် ကန့်သတ်ချက်များအဝင် 380V AC၊ အထွက်ပါဝါ 30-120kW၊ ပေါင်းစပ်ထားသော STM32F207ZET ပင်မထိန်းချုပ်ချစ်ပ်၊ CAN/RS-485 ဆက်သွယ်ရေးကို ပံ့ပိုးပေးသည်။
