Multilayer PCB သည်အီလက်ထရောနစ်စွမ်းဆောင်ရည်ကိုမည်သို့တိုးတက်စေသနည်း။

ယနေ့ဒီဂျစ်တယ်ခေတ်တွင်စမတ်ဖုန်းများနှင့်ဆေးဘက်ဆိုင်ရာပစ္စည်းကိရိယာများမှစမတ်ဖုန်းများနှင့်ဆေးဘက်ဆိုင်ရာပစ္စည်းကိရိယာများမှမော်တော်ယာဉ်ထိန်းချုပ်ရေးစနစ်များကိုမော်တော်ယာဉ်ထိန်းချုပ်ရေးစနစ်များကိုအားကိုးသည်။ single-layer နှင့် double-layer pcc များသည်ဆယ်စုနှစ်များစွာကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုကြသော်လည်းပိုမိုအစွမ်းထက်။ ကျစ်လစ်သိပ်သည်းသောကိရိယာများအတွက် 0 ယ်လိုအားရှိသည်Multilayer PCBsမြင့်မားသောစွမ်းဆောင်ရည်အီလက်ထရွန်နစ်အတွက်စက်မှုလုပ်ငန်းစံ။

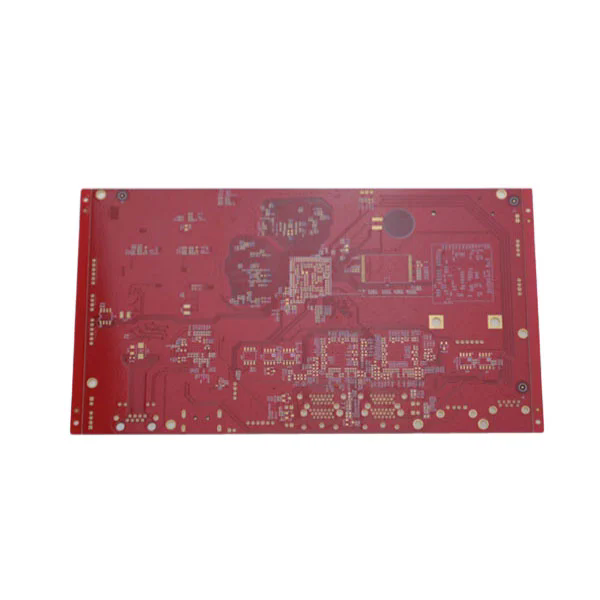

Multilayer PCB

Multilayer PCB တွင် Copper အလွှာသုံးခုသို့မဟုတ်ထိုထက်မကအတူတူထုပ်ပိုးထားသော Copper အလွှာသုံးခုပါ 0 င်သည်။ တစ်ဖက်သတ်ဘောင်များနှင့်မတူဘဲ Multilayer PCBs သည်ဒီဇိုင်နာများကိုရှုပ်ထွေးသောလမ်းကြောင်း, ဤဗိသုကာသည် signal စီးဆင်းမှုကိုအကောင်းဆုံးဖြစ်စေရုံသာမကမြန်နှုန်းမြင့်သောဆားကစ်များတွင်အဓိကစိုးရိမ်စရာဖြစ်သည်။

Multilayer PC များ၏အားသာချက်များသည်၎င်းတို့၏ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာရှုပ်ထွေးမှုများကိုကျော်လွန်သွားသည်။ ၎င်းတို့သည်ထုတ်လုပ်သူများကိုထုတ်လုပ်သူများကိုသေးငယ်ပြီးပိုမိုပေါ့ပါးသည့်စွမ်းအားသို့မဟုတ်ပိုမိုကြာရှည်ခံနိုင်စွမ်းကိုတည်ဆောက်ရန်စွမ်းအင်သို့မဟုတ်စွမ်းဆောင်ရည်ကိုစွန့်လွှတ်ခြင်းမရှိဘဲတည်ဆောက်နိုင်စေသည်။ Multilayer PCBS ၏လက်တွေ့ကျသောဆက်သွယ်ရေးသို့မဟုတ်ဆေးဘက်ဆိုင်ရာနည်းပညာများတွင် Aerospace, ဆက်သွယ်ရေးသို့မဟုတ်ဆေးဘက်ဆိုင်ရာနည်းပညာများတွင်ဖြစ်စေ,

အခြေခံအဆင့်တွင် Multilayer PC များသည်နေရာကန့်အသတ်နှင့်စွမ်းဆောင်ရည်မြှင့်တင်မှုပြ the နာကိုဖြေရှင်းကြသည်။ ကြေးနီအလွှာမျိုးစုံကိုပုံသွင်းခြင်းအားဖြင့်ဒီဇိုင်နာများသည်အချက်ပြမှုများကိုပိုမိုနားလည်သဘောပေါက်နိုင်ပြီးအလွှာနှစ်ဖက်ပျဉ်ပြားများနှင့်ပေါ်ပေါက်လာသောပိတ်ဆို့မှုများကိုရှောင်ရှားနိုင်စွမ်းရှိသည်။ ၎င်းသည် Multilayer PCBs သည်သတ္တုတွင်းနှင့်စွမ်းဆောင်ရည်နှစ်ခုစလုံးမရှိမဖြစ်လိုအပ်သည့်စက်မှုလုပ်ငန်းများလွှမ်းမိုးသည့်အဓိကအကြောင်းရင်းတစ်ခုဖြစ်သည်။

Multilayer PCB အလုပ်လုပ်ပုံ - ဒီဇိုင်း, ဖွဲ့စည်းပုံနှင့် parameters တွေကိုဘယ်လိုလဲ

Multilayer PCB ၏အလုပ်လုပ်နိူင်ငံသည်၎င်း၏အလွှာဒီဇိုင်းတွင်ရှိသည်။ တစ်ခုချင်းစီကိုစီးဆင်းမှုအလွှာတစ်ခုချင်းစီကို circuit ပုံစံများဖြင့်စွဲချက်တင်ထားပြီး Vias (အပေါက်များ, dielectric layers သည်ကြေးနီအလွှာများကိုကြေးနီအလွှာများကို insult လုပ်သည်။ လျှပ်စစ်အချက်ပြမှုများသည်အနည်းဆုံး 0 င်ရောက်စွက်ဖက်ခြင်းနှင့်အများဆုံးထိရောက်မှုရှိသည်။

ပိုမိုကောင်းမွန်သော Multilayer PCB ၏ပရော်ဖက်ရှင်နယ်အရင့်ကိုပိုမိုသရုပ်ဖော်ရန်အောက်ပါဇယားကိုသုံးသပ်ကြည့်ပါ။

တေးရေး သတ်မှတ်ချက်အကွာအဝေး
အလွှာအရေအတွက် 4 မှ 40+ layers
အခြေခံပစ္စည်း FR4, TG FR4, Rogers, Polyimide
ကြေးနီအထူ layer တစ်ခုလျှင် 3 အောင်စကို 0.5 အောင်စ
ဘုတ်အဖွဲ့အထူ 0.4 မီလီမီတာ 5.0 မီလီမီတာ
min ။ အပေါက်အရွယ်အစား 0.1 မီလီမီတာ
မျက်နှာပြင် finish ကို Hasl, Enig, OSP, ops
impedance ထိန်းချုပ်မှု ± 10% သည်းခံခြင်း
operating အပူချိန် -40 ° C သို့ + 150 ဒီဂရီစင်တီဂရိတ်
solder မျက်နှာဖုံးအရောင် အစိမ်း, အနက်ရောင်, အဖြူ, အပြာ, အနီရောင်

ဤအချက်များသည်အင်ဂျင်နီယာစွမ်းရည်များကိုသာမကထုတ်လုပ်သူများပေးနိုင်သည့်စိတ်ကြိုက်ရွေးချယ်မှုများကိုလည်းထင်ဟပ်သည်။ ဥပမာအားဖြင့် TG FR4 သို့မဟုတ် Rogers ပစ္စည်းများရွေးချယ်ခြင်းသည်အပူခံနိုင်ရည်နှင့်တည်ငြိမ်မှုကိုမော်တော်ကားရေဒါရေဒါစနစ်များသို့မဟုတ်လေကြောင်းလေကြောင်းလေကြောင်းများကဲ့သို့သော 0 တ်မျိုးကိုတောင်းဆိုရာတွင်ခံနိုင်ရည်ရှိသည်။ Copper အထူသည်လက်ရှိဝန်များကိုကိုင်တွယ်ရန်အလွန်အရေးကြီးသည်, အကြောင့်ထိန်းချုပ်ထိန်းချုပ်မှုသည်အလွန်အမင်းကြိမ်နှုန်းအချက်ပြဂီယာကိုတိုက်ရိုက်သက်ရောက်သည်။

Multilayer PCB ၏ဒီဇိုင်းဖြစ်စဉ်တွင်အဆင့်များစွာပါ 0 င်သည်။ အင်ဂျင်နီယာများသည်လျှပ်စစ်, အပူနှင့်စက်မှုလိုအပ်ချက်များကိုသေချာစွာချိန်ညှိရမည်။ ဆင်းရဲသောစီမံကိန်းရေးဆွဲခြင်းသည် crosstalk, overheating သို့မဟုတ် signal allow သို့ ဦး တည်သွားစေနိုင်သည်။

ထို့အပြင် PCB ထုတ်လုပ်သည့်နည်းပညာ - PCB လုပ်ကြံလွှင့်ချခြင်းနည်းပညာဖြစ်သောလေဆာမိုက်နိုင်သောမိုက်ခရိုဒက် (သိပ်သည်းဆ interconnect) နည်းစနစ်များနှင့် embedded components များသည် multilayer ဘုတ်အဖွဲ့များသို့စွမ်းဆောင်ရည်အသစ်သို့တွန်းပို့ခဲ့သည်။ ဤအင်္ဂါရပ်များသည်ခေတ်မီ PCBS ကို 5G, IOT, အတုထောက်လှမ်းရေးကိရိယာများနှင့်မျိုးဆက်ဆိုင်ရာဆေးဘက်ဆိုင်ရာရောဂါရှာဖွေရေးပစ္စည်းကိရိယာများကိုထောက်ပံ့ရန်ခွင့်ပြုသည်။

အဘယ်ကြောင့်စက်မှုလုပ်ငန်းများသည်ယုံကြည်စိတ်ချရမှုနှင့်စွမ်းဆောင်ရည်အတွက် Multilayer PCBs ပေါ်တွင်မူတည်သည်

Multilayer PCBs ကိုစက်မှုလုပ်ငန်းများပိုမိုရွေးချယ်ရသည့်အကြောင်းရင်းမှာရှင်းရှင်းလင်းလင်းရှိရခြင်း၏အကြောင်းပြချက်မှာ Single-layer သို့မဟုတ် double-layer အခြားနည်းလမ်းများနှင့်နှိုင်းယှဉ်လျှင်သာလွန်စွမ်းဆောင်ရည်နှင့်ယုံကြည်စိတ်ချရမှုကိုဖြည့်ဆည်းပေးသည်။ ဤတွင်သူတို့၏ကျယ်ပြန့်သောမွေးစားခြင်းကိုရှင်းပြသည့်အရေးအကြီးဆုံးအကျိုးကျေးဇူးများကိုဤတွင်ဖော်ပြထားသည်။

  • မြင့်မားသောအချက်ပြမှု - ထိန်းချုပ်ထားသော impedance နှင့်မြေပြင်လေယာဉ်များစွာနှင့်အတူ Multilayer PCBs multilayer PCBs signal ကိုပုံပျက် ၎င်းသည်ဒေတာဆာဗာများနှင့် 5G အခြေစိုက်စခန်းများကဲ့သို့သောမြန်နှုန်းမြင့် application များအတွက်ဤသည်အလွန်အရေးကြီးသည်။

  • Compact ဒီဇိုင်း - stacking layer များသည်ကြီးမားသောဘုတ်အဖွဲ့မျက်နှာပြင်များလိုအပ်ခြင်းကိုဒေါင်လိုက်လျှော့ချသည်။

  • တိုးမြှင့်ကြာရှည်ခံမှု - Multilayer PCBs သည်အပူချိန်အတက်အကျ, တုန်ခါမှုနှင့်စက်ပိုင်းဆိုင်ရာထိတ်လန့်ခြင်းအပါအ 0 င်သဘာဝပတ်ဝန်းကျင်ဆိုင်ရာစိတ်ဖိစီးမှုများကိုခံနိုင်ရည်ရှိသောအရည်အသွေးမြင့်ပစ္စည်းများဖြင့်တည်ဆောက်ထားသည်။

  • Electromagnetic interference ကိုလျှော့ချခြင်း (EMI) - မြေပြင်လေယာဉ်များအသုံးပြုခြင်းနှင့်မဟာဗျူဟာမြောက်လမ်းကြောင်းဆိုင်ရာလမ်းကြောင်းများအသုံးပြုခြင်းသည်ဆူညံသံမှအထိခိုက်မခံသောဆားကစ်များကိုဆူညံစေပြီးအပြုသဘောဆောင်သောစွမ်းဆောင်ရည်ကိုကူညီပေးသည်။

  • ဘက်စုံသုံး - စားသုံးသူ Gadgets မှဂြိုဟ်တုများသို့ Multilayer PC များသည်မတူကွဲပြားသောစက်မှုလုပ်ငန်းများနှင့် applications များနှင့်အညီလိုက်လျောညီထွေဖြစ်အောင်ပြုလုပ်နိုင်သည်။

ဥပမာ - မော်တော်ကားလုပ်ငန်းတွင် Multilayer PCBs တွင် Advanced Driver-Assistance Systems (ADAS), In-card infotainment နှင့် Electrictes တွင်ဘက်ထရီစီမံခန့်ခွဲမှုစနစ်များ။ ဆေးဘက်ဆိုင်ရာပစ္စည်းကိရိယာများတွင်သူတို့သည်ယုံကြည်စိတ်ချရမှုသည်ဘဝသို့မဟုတ်သေခြင်းတရားကိုဆိုလိုသည်။ ဆက်သွယ်ရေးကဏ် in တွင် Multilayer PC များသည်တည်ငြိမ်သောဆက်သွယ်မှုလိုအပ်သည့်ကျစ်လစ်သိပ်သည်းသောကိရိယာများတွင်ကြိမ်နှုန်းမြင့် data ထုတ်လွှင့်မှုကိုဖယ်ရှားပေးသည်။

Multilayer PCBs ၏ချိန်ခွင်လျှာလျှော့ချခြင်း, စွမ်းဆောင်ရည်တိုးတက်မှုနှင့်ယုံကြည်စိတ်ချရမှုသည်၎င်းတို့အားခေတ်မီအီလက်ထရွန်းနစ်ဂေဟစနစ်တွင်ညှိနှိုင်း။ မရသောရွေးချယ်မှုဖြစ်သည်။

မကြာခဏမေးသောမေးခွန်းများနှင့် Fanww သည်ယုံကြည်စိတ်ချရသောဖြေရှင်းနည်းများကိုအဘယ်ကြောင့်ကယ်တင်သနည်း

Q1: Multilayer PCB နှင့် Double-layer PCB တို့အကြားအဓိကကွာခြားချက်ကဘာလဲ။
နှစ်ထပ်အလွှာ PCB တွင် circuit routing ၏ရှုပ်ထွေးမှုကိုကန့်သတ်ထားသည်။ သို့သော် Multilayer PCB သည် completive layer သုံးခုသို့မဟုတ်ထိုထက်မကပိုများသည်, ပိုမိုကျစ်လစ်သိပ်သည်းသောဒီဇိုင်းများ, ၎င်းသည် Multilayer ကိုမြန်နှုန်းမြင့်မြင့်မားသောမြင့်မားသောသိပ်သည်းဆနှင့်မြင့်မားသောယုံကြည်စိတ်ချရသောအသုံးချပရိုဂရမ်များအတွက်ပိုမိုနှစ်သက်သောရွေးချယ်မှုကိုပေးသည်။

Q2: Multilayer PCB သည်ပုံမှန်အားဖြင့်လျှောက်လွှာများတောင်းဆိုခြင်းတွင်မည်မျှကြာရှည်သနည်း။
Multilayer PCB ၏သက်တမ်းသည်ရုပ်ပစ္စည်းရွေးချယ်ခြင်း, operating environment နှင့်ထုတ်လုပ်ခြင်းအရည်အသွေးပေါ်မူတည်သည်။ TG FR4 သို့မဟုတ် Polyimide ကဲ့သို့သောအထူးပစ္စည်းများနှင့်အတူ Multilayer PCB သည် 10-20 နှစ်သို့မဟုတ်ထိုထက်မကစက်မှုလုပ်ငန်းသို့မဟုတ်လေကြောင်းလိုင်းများအပလီကေးရှင်းများ၌ကြာရှည်နိုင်သည်။ သင့်လျော်သောအပူစီမံခန့်ခွဲမှုနှင့်မျက်နှာပြင်သည်နောက်ထပ်တိုးချဲ့ခြင်းကြာရှည်ခံမှုကိုပြီးဆုံးစေသည်။

Advanced Electronics 0 ယ်လိုအားတိုးလာသည်နှင့်အမျှစီးပွားရေးလုပ်ငန်းများသည်ထုတ်ကုန်များသာမကရေရှည်ယုံကြည်စိတ်ချရမှုမရှိသည့် PCB မိတ်ဖက်များလိုအပ်သည်။ဝါသနာတဲတင်းကျပ်သောအရည်အသွေးထိန်းချုပ်မှုဖြင့်အစိုးရမှခေတ်မီဖန်တီးထုတ်လုပ်မှုလုပ်ငန်းစဉ်များကိုပေါင်းစပ်ခြင်းဖြင့်သူ့ဟာသူ Multilayer PC များအနေဖြင့်မိမိကိုယ်ကိုတည်ထောင်ခဲ့သည်။ အသေးစားထုတ်လုပ်မှုမှအကြီးစားထုတ်လုပ်မှုအတွက်ပာ်သည်စွမ်းဆောင်ရည်နှင့်လုံခြုံမှုအတွက်နိုင်ငံတကာစံချိန်စံညွှန်းများနှင့်တွေ့ဆုံရန်ဘရာဇရပ်တိုင်းမှကာကွယ်ရန်

အကယ်. သင်သည်တာရှည်ခံခံထားရသူကိုရှာဖွေနေသည်ဆိုပါကမြင့်မားသောစွမ်းဆောင်ရည်မြှောက်တင်ရေး PC များကသင်၏ application သို့လိုက်လျောညီထွေဖြစ်အောင်ပြုလုပ်ပါ။ကြှနျုပျတို့ကိုဆကျသှယျရနျဝါသနာတဲ သည်သင်၏နောက်ကင်မရာကိုကမ္ဘာ့အဆင့်မီ PCB ဖြေရှင်းချက်များနှင့်မည်သို့ဆန်းသစ်တီထွင်မှုကိုမည်သို့ထောက်ပံ့နိုင်ကြောင်းလေ့လာရန်ယနေ့။
