PCB ဒီဇိုင်းမှအစုလိုက်အပြုံလိုက်ထုတ်လုပ်မှုအထိပာ်သည်သင်၏မတူကွဲပြားသောစီမံကိန်းလိုအပ်ချက်များကိုဖြည့်ဆည်းပေးရန်နှင့်သင်၏အချိန်ကိုစျေးကွက်သို့အရှိန်မြှင့်ရန်အတွက် PCB ကုန်ထုတ်လုပ်မှု 0 န်ဆောင်မှုများကိုတစ်ပြိုင်တည်းဖွင့်နိုင်သည့်အရာအဖြစ်တစ်ကြိမ်တိုင်ဖြင့်အလှည့်ကျပြောင်းခြင်း 0 န်ဆောင်မှုများကိုလွှဲပြောင်းပေးသည်။
Fanway ၏ PCB ဒီဇိုင်းနှင့် layout 0 န်ဆောင်မှုများ:အယူအဆမှထုတ်လုပ်မှု - အဆင်သင့်ဖြေရှင်းချက်များ

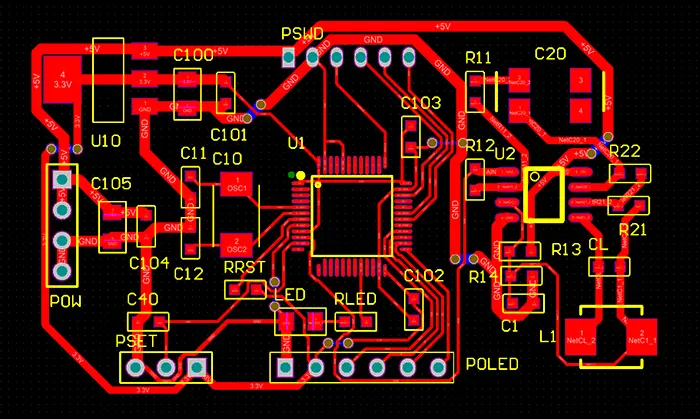

PCB ဒီဇိုင်းနှင့် PCB layout သည် PCREDST board board (PCB) အတွက်ရုပ်ပိုင်းဆိုင်ရာအပြင်အဆင်နှင့်လျှပ်စစ်ဆက်သွယ်မှုများကိုဖန်တီးခြင်း၏ဖြစ်စဉ်များဖြစ်သည်။ ၎င်းတွင်သိပ္ပံပညာ (circuit circuit apagram) ကိုအစိတ်အပိုင်းစည်းဝေးပွဲအတွက်အဆင်သင့်ဖြစ်သည့်ကုန်ထုတ်လုပ်မှုဘုတ်အဖြစ်ပြောင်းလဲခြင်းပါဝင်သည်။ Connway မှာတော့ကျွန်တော်တို့ဟာတရုတ်ပြည်မှာ PCB ထုတ်လုပ်သူနှင့်ပေးသွင်းသူတစ် ဦး ထက်ပိုပါတယ်။ ကျွန်ုပ်တို့သည်မြန်ဆန်သော PCB ဒီဇိုင်းနှင့် layout solutions များကိုဖြည့်ဆည်းပေးပြီးထုတ်လုပ်မှုအဆင်သင့်ရှိသောဖိုင်များပေးပို့ခြင်းမှအရာအားလုံးကိုဖုံးကွယ်ထားပါသည်။
မြန်နှုန်းမြင့်မြင့်မားသောသိပ်သည်းဆနှင့်မြင့်မားသောကြိမ်နှုန်း PCB ဒီဇိုင်း
ရှုပ်ထွေးသောစနစ်အဆင့် PCB layout
အချက်ပြသမာဓိ (SI) နှင့်ပါဝါသမာဓိရှိခြင်း (PI) optimization
EMI / EMC လိုက်နာမှုနှင့်အပူစီမံခန့်ခွဲမှု
| အချက် | သတ်မှတ်ချက် / စွမ်းရည် |
| ဒီဇိုင်းဆော့ဝဲလ် | Almium Desigior Designer, Cadence Allegro, Mentsoft (Eagle) |
| အများဆုံးအလွှာ | 1-32 အလွှာ (စံဒီဇိုင်း), မည်သည့်အလွှာ HDI ကိုထောက်ပံ့သည် |
| min ။ သဲလွန်စ / အာကာသသဲလွန်စ | 0.05mm / 0.05mm (Laser Driling Technology) |
| impedance ထိန်းချုပ်မှု | ±သည်းခံနိုင်မှု (5%) |
| ကြိမ်နှုန်းမြင့်ဒီဇိုင်း | 40GHz အထိ (RF CIRLITS, Microwave module) |
| ဒီဇိုင်းစံချိန်စံညွှန်းများ | IPC-2221, IPC-7351, ISOO9001 အသိအမှတ်ပြုလက်မှတ်ရ |
PCB စက်မှုလုပ်ငန်းများတွင် 12+ နှစ်ပေါင်း, ဒီဇိုင်းစီမံကိန်းများစွာကိုအောင်မြင်စွာအပ်နှံခဲ့သည်။
48 နာရီအတွင်းကျွန်ုပ်တို့သည်ပဏာမဒီဇိုင်းအဆိုပြုချက်များကိုပေးသည်။
DFM (ထုတ်လုပ်မှုအတွက်ဒီဇိုင်း) ခွဲခြမ်းစိတ်ဖြာခြင်းအစုလိုက်အပြုံလိုက်ထုတ်လုပ်မှုကုန်ကျစရိတ်ကိုလျှော့ချပါ။
အခမဲ့ငွေပေးချေမှုဒီဇိုင်းနှင့်တိုင်ပင်ဆွေးနွေးမှု, ပြ esh နာဖြေရှင်းခြင်းနှင့်အစုလိုက်အပြုံလိုက်ထုတ်လုပ်မှုအထောက်အပံ့များ။
ကျွန်ုပ်တို့သည်ထုတ်ဖော်မှုမရှိသောသဘောတူညီချက်များ (NDA) သည်ပညာတတ်ပစ္စည်းများကိုတင်းကြပ်စွာကာကွယ်ရန်ဖြစ်သည်။
Q1: ဒီဇိုင်းလုပ်ငန်းစဉ်ဘယ်လောက်ကြာမလဲ။
A: ပုံမှန်အားဖြင့်ရှုပ်ထွေးမှုအပေါ် မူတည်. 3-6 ပတ် (E ။ G ။ G ။ 4-layer PCB အတွက် 10 ရက်) ။
Q2: Design Modifications ကိုသင်ထောက်ခံပါသလား။
ဖြေ။ ။ 100% ဖောက်သည်စိတ်ကျေနပ်မှုကိုသေချာစေရန် 1-2 အသေးစားပြုပြင်မွမ်းမံရန်အခမဲ့ဖြစ်သည်။
Q3: အဘယ်သွင်းအားဖြည့်ပစ္စည်းများလိုအပ်သနည်း။
A: Schematics, စက်မှုပုံများ, အဓိကအစိတ်အပိုင်းများ datasheets နှင့်ဒီဇိုင်းလိုအပ်ချက်စာရွက်စာတမ်းများ။
Q4: အစုလိုက်အပြုံလိုက်ထုတ်လုပ်မှုပြ issue နာဖြေရှင်းမှုနှင့်သင်ကူညီနိုင်ပါသလား။
ဖြေ။ ။ ကျွန်ုပ်တို့သည်ဒီဇိုင်းမှအစုလိုက်အပြုံလိုက်ထုတ်လုပ်မှုမှသက်တမ်းအပြည့်အ 0 သက်တမ်းကောင်းမွန်သည့်နည်းပညာဆိုင်ရာအထောက်အပံ့များပေးသည်။
