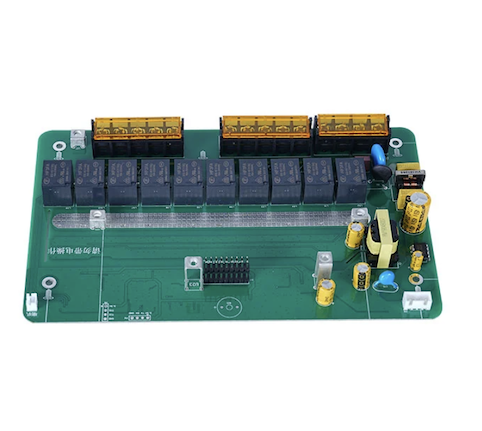

အီလက်ထရွန်းနစ် PCB ပုံနှိပ် Circuit Board ရှေ့ပြေးပုံစံ စည်းဝေးပွဲ

Electronic PCB Printed Circuit Board Prototype Assembly Service ကို China supplier Fanway မှ R&D ပရောဂျက်များ၊ မော်တော်ယာဥ်ထိန်းချုပ်မှု မော်ဂျူးများ၊ ဆေးဘက်ဆိုင်ရာ ရောဂါရှာဖွေရေးကိရိယာများနှင့် အာကာသစမ်းသပ်မှုစနစ်များအတွက် တည်ဆောက်ထားပါသည်။ ပုံမှန်အမြန်အလှည့်ကျ PCB ဝန်ဆောင်မှုများသည် 3 ရက်မှ 7 ရက်အထိ ကြာသော်လည်း ကျွန်ုပ်တို့၏ 24 နာရီ ပေးပို့မှုသည် ထပ်တလဲလဲလည်ပတ်မှုကို သိသိသာသာ ဖိသိပ်စေသည်။ စည်းဝေးပွဲမစတင်မီတွင်၊ ကျွန်ုပ်တို့၏အင်ဂျင်နီယာအဖွဲ့သည် သင်၏ Gerber ဖိုင်များ၊ BOM၊ နှင့် ရွေးစရာဖိုင်များပေါ်ရှိ DFM ခွဲခြမ်းစိတ်ဖြာမှုကို လုပ်ဆောင်ပြီး pad ဒီဇိုင်းပြဿနာများ၊ အစိတ်အပိုင်းအကွာအဝေးကွဲလွဲမှုများ သို့မဟုတ် အခြားထုတ်လုပ်နိုင်မှုဆိုင်ရာ ပြဿနာများကို စောစီးစွာသိရှိနိုင်ရန် လုပ်ဆောင်ပါသည်။ အနိမ့်ဆုံးမှာယူမှုပမာဏမရှိ (1 အပိုင်းအစမှစတင်၍) R&D အဖွဲ့များသည် ပုံတူရိုက်ခြင်းအဆင့်အတွင်း ပိုလျှံသောစာရင်းကုန်ကျစရိတ်များကို ရှောင်ရှားနိုင်သည်။

PCB Prototype Assembly ဆိုတာ ဘာအတွက်လဲ။

PCB Printed Circuit Board Prototype Assembly ဝန်ဆောင်မှုသည် စမ်းသပ်နိုင်သောနမူနာများထုတ်လုပ်ရန်အတွက် ပမာဏအနည်းငယ်ဖြင့် ပုံနှိပ်ဆားကစ်ဘုတ်ပေါ်တွင် အီလက်ထရွန်းနစ်အစိတ်အပိုင်းများကို တပ်ဆင်ခြင်းလုပ်ငန်းစဉ်ဖြစ်သည်။ ၎င်း၏အဓိကရည်ရွယ်ချက်မှာ ထုတ်လုပ်မှုမဟုတ်ဘဲ အတည်ပြုခြင်းဖြစ်သည်-

ဒီဇိုင်းအတည်ပြုချက်- သင့်ပတ်လမ်းဒီဇိုင်းသည် ရုပ်ပိုင်းဆိုင်ရာလောကတွင် အလုပ်လုပ်ကြောင်း အတည်ပြုသည်။ သရုပ်သကန်သည် လက်တွေ့ကမ္ဘာမှ ကိန်းရှင်အားလုံးကို အကျုံးမဝင်နိုင်ပေ - အချက်ပြခိုင်မာမှု၊ ပါဝါဖြန့်ဖြူးမှုနှင့် အပူအငွေ့အသုံးအနှုန်းများကို ရုပ်ပိုင်းဆိုင်ရာစမ်းသပ်မှုမှတစ်ဆင့်သာ မြင်နိုင်မည်ဖြစ်သည်။

ထပ်ခါထပ်ခါ မြှင့်တင်ခြင်း- ရှေ့ပြေးပုံစံ အဆင့်တွင် ဒီဇိုင်းချို့ယွင်းချက်များကို ဖမ်းယူပြီး ပြုပြင်ခြင်းသည် အစုလိုက်အပြုံလိုက် ထုတ်လုပ်ထားသော အသုတ်ကို ပြန်လည်လုပ်ဆောင်ရန် လိုအပ်သည့် အပိုင်းတစ်ပိုင်းကို ကုန်ကျပါသည်။ ပုံတူပုံစံပြန်လုပ်ခြင်းတစ်ခုသည် အကြီးစားပြန်လည်ပြုလုပ်ခြင်း၏ကုန်ကျစရိတ်ကို ဆယ်ဆသက်သာစေနိုင်သည်။

Firmware ဖွံ့ဖြိုးတိုးတက်ရေး- ဆော့ဖ်ဝဲအင်ဂျင်နီယာများအတွက် မြှုပ်သွင်းထားသောကုဒ်များကို ရေးသားရန်နှင့် စမ်းသပ်ရန်အတွက် တကယ့်ဟာ့ဒ်ဝဲပလက်ဖောင်းကို ပံ့ပိုးပေးပါသည်။ ရုပ်ပိုင်းဆိုင်ရာ ဟာ့ဒ်ဝဲမပါဘဲ ဖိုင်းဝဲကို တီထွင်ခြင်းသည် လေဟာနယ်တွင် အမှားရှာခြင်းနှင့်တူသည် - ယုတ္တိမှန်ကန်မှုသည် ဟာ့ဒ်ဝဲနှင့် လိုက်ဖက်ညီမှုကို အာမမခံနိုင်ပါ။

ရှေ့ပြေးပုံစံ တပ်ဆင်ခြင်းသည် ထုတ်ကုန်တစ်ခုအား အယူအဆမှ လက်တွေ့သို့ ရွေ့လျားစေသည့် အရေးကြီးသောခြေလှမ်းဖြစ်ပြီး Fanway ၏ အီလက်ထရွန်နစ် PCB ပုံနှိပ် Circuit Board Prototype Assembly ဝန်ဆောင်မှုသည် ဤအဆင့်အတွက် အတိအကျ ကျွမ်းကျင်သော ပံ့ပိုးမှုပေးပါသည်။

မရှိမဖြစ် Start-up ဖိုင်များ

ပြီးပြည့်စုံပြီး တိကျသောဖိုင်များသည် ချောမွေ့သော ပရောဂျက်စတင်ခြင်းအတွက် အခြေခံအုတ်မြစ်ဖြစ်သည်။ ပုံမှန်အားဖြင့် သင်သည် အောက်ပါ အဓိကဖိုင်များကို လိုအပ်သည်-

1. ကြေးနီအလွှာများ၊ တူးထားသည့်ဒေတာ၊ ဂဟေမျက်နှာဖုံးနှင့် ပိုးထည်စခရင်များပါ၀င်သော ဗလာ PCB ကိုထုတ်လုပ်ရန်အသုံးပြုသည့် Gerber ဖိုင်များ။ မပြည့်စုံသောဖော်မတ်များ သို့မဟုတ် အမည်ပေးထားသော အလွှာများသည် ထုတ်လုပ်မှုနှောင့်နှေးခြင်း၏ အဖြစ်အများဆုံးအကြောင်းရင်းများထဲမှ တစ်ခုဖြစ်သည်။

2. Bill of Materials (BOM) သည် ထုတ်လုပ်သူအပိုင်းနံပါတ် (MPN)၊ ​​ရည်ညွှန်းသတ်မှတ်သူ၊ အရေအတွက်နှင့် ဖော်ပြချက်အပါအဝင် စုစည်းရမည့် အစိတ်အပိုင်းတိုင်းကို စာရင်းပြုစုထားသည်။ မရေရာသောဖော်ပြချက်များ (ဥပမာ၊ "100nF ကာပတ်စီတာ") သည် ဝယ်ယူမှုအမှားအယွင်းများဖြစ်စေနိုင်သည် သို့မဟုတ် မတူညီသောဗို့အားအဆင့်သတ်မှတ်ချက်များကိုနှောင့်နှေးစေကာ dielectric ပစ္စည်းများသည် မြန်နှုန်းမြင့်ဆားကစ်များတွင် အလွန်ကွဲပြားစွာလုပ်ဆောင်သည်။

3. Coordinate ဖိုင် (CPL / Pick & Place ဖိုင်) သည် အစိတ်အပိုင်းတစ်ခုစီအတွက် X/Y သြဒိနိတ်များ၊ လည်ပတ်ထောင့်များနှင့် တပ်ဆင်ခြင်းခြမ်းတို့ကို ပံ့ပိုးပေးကာ SMT နေရာချထားမှုစက်ကို လမ်းညွှန်ပေးသည်။ ညှိနှိုင်းမှုအမှားများသည် မှားယွင်းမှု သို့မဟုတ် ကွဲပြားမှုအမှားများကို တိုက်ရိုက်ဖြစ်စေသည်။

4. ပရော်ဖက်ရှင်နယ်အကြံပြုချက်၊ မှာယူခြင်းမပြုမီ DFM ပြန်လည်သုံးသပ်ခြင်းသည် pad ဒီဇိုင်းပြဿနာများ၊ အစိတ်အပိုင်းအကွာအဝေးပြဿနာများနှင့် အခြားထုတ်လုပ်နိုင်မှုဆိုင်ရာ စိုးရိမ်ပူပန်မှုများကို ဖော်ထုတ်နိုင်မည်ဖြစ်သည်။ Fanway ၏အင်ဂျင်နီယာအဖွဲ့သည် ထုတ်လုပ်ခြင်းမစတင်မီ အီလက်ထရွန်းနစ် PCB ပုံနှိပ် Circuit Board Prototype Assembly တိုင်းအတွက် DFM ပြန်လည်သုံးသပ်မှုကို ပံ့ပိုးပေးပါသည်။

Prototype Assembly Process အပြည့်အစုံ

Fanway ၏ ရှေ့ပြေးပုံစံ တပ်ဆင်ခြင်းဝန်ဆောင်မှုသည် ပစ္စည်းမှအချောထည်အထိ ကွင်းဆက်တစ်ခုလုံးကို အကျုံးဝင်သည်-

အစိတ်အပိုင်းရင်းမြစ်-ကျွန်ုပ်တို့၏ဝယ်ယူရေးအဖွဲ့သည် နမူနာပုံစံပမာဏအနည်းငယ်အတွက်ပင် အစိတ်အပိုင်းများကို အပြိုင်အဆိုင်စျေးနှုန်းများဖြင့် လုံခြုံစေရန်အတွက် တည်ငြိမ်သောထောက်ပံ့ရေးကွင်းဆက်တစ်ခုကို အသုံးချပါသည်။ ဖြန့်ဖြူးသူအများအပြားနှင့်ညှိနှိုင်းရန်ဖောက်သည်များမလိုအပ်ပါ။

အင်ဂျင်နီယာသုံးသပ်ချက်-ပရောဂျက်အင်ဂျင်နီယာများသည် Gerber၊ BOM နှင့် ထုတ်လုပ်မှုမစတင်မီတွင် ထုတ်လုပ်နိုင်စွမ်းအတွက် ပေါင်းစပ်ထားသော ဖိုင်များကို စစ်ဆေးပြီး ဖြစ်နိုင်ချေရှိသော ပြဿနာအများစုကို အစောဆုံးအဆင့်တွင် ကြားဖြတ်ပေးသည်။

ရှေ့ပြေးပုံစံ PCB တပ်ဆင်မှု-Multi-layer၊ high-frequency၊ HDI၊ rigid၊ rigid-flex နှင့် flex PCB အပါအဝင် board အမျိုးအစားများစွာကို ပံ့ပိုးပေးပါသည်။ နေရာချထားမှုစွမ်းရည်သည် 01005 အလွန်သေးငယ်သောအစိတ်အပိုင်းများနှင့် 0.2mm-pitch BGAs များကို ဖုံးအုပ်ထားပြီး အမြင့်ဆုံးဘုတ်အရွယ်အစားမှာ 510mm × 460mm ဖြစ်သည်။

စမ်းသပ်ခြင်းနှင့် အတည်ပြုခြင်း-ရှေ့ပြေးပုံစံဘုတ်တိုင်းသည် လက်စွဲ QC၊ SPI ဂဟေငါးပိစစ်ဆေးခြင်း၊ AOI အလင်းစစ်ဆေးခြင်း၊ ဓာတ်မှန်စစ်ဆေးခြင်း၊ ပတ်လမ်းစစ်ဆေးခြင်း၊ လုပ်ငန်းဆိုင်ရာစမ်းသပ်ခြင်းနှင့် မီးလောင်ခြင်းစမ်းသပ်ခြင်းအပါအဝင် ပြင်းထန်သောစစ်ဆေးရေးစနစ်တစ်ရပ်ကို ခံယူသည်။ ရှေ့ပြေးပုံစံ အဆင့်တွင် စေ့စေ့စပ်စပ် စမ်းသပ်ခြင်း သည် လေယာဉ်မှူး လည်ပတ်မှုနှင့် အစုလိုက် အပြုံလိုက် ထုတ်လုပ်မှုသို့ ချောမွေ့စွာ ကူးပြောင်းခြင်း ကို သေချာစေသည်။

လျှောက်လွှာဧရိယာများ

Fanway ၏ အီလက်ထရွန်နစ် PCB ပုံနှိပ် Circuit Board Prototype Assembly ဝန်ဆောင်မှုကို အောက်ပါနယ်ပယ်များတွင် တွင်ကျယ်စွာအသုံးပြုသည်-

IoT စက်များနှင့် ဝတ်ဆင်နိုင်သော ပစ္စည်းများ

အသေးစားပုံစံအချက်၊ မြင့်မားသောသိပ်သည်းဆနှင့် ပါဝါသုံးစွဲမှုနည်းသော တိကျစွာနေရာချထားမှုနှင့် ပုံတူရိုက်ခြင်းအတွင်း လျင်မြန်စွာ ထပ်လောင်းမှုတို့ လိုအပ်သည်။

မော်တော်ကားထိန်းချုပ်မှု modules

မော်တော်ယာဉ်အတွင်း အီလက်ထရွန်းနစ်ပစ္စည်းများသည် မြင့်မားသော ယုံကြည်စိတ်ချရမှုနှင့် ပတ်ဝန်းကျင်ခံနိုင်ရည်ရှိရန် လိုအပ်ပါသည်။ ရှေ့ပြေးပုံစံ အဆင့်တွင် လုပ်ဆောင်မှုဆိုင်ရာ အတည်ပြုခြင်းနှင့် ယုံကြည်စိတ်ချရမှု စမ်းသပ်ခြင်းများသည် မရှိမဖြစ်လိုအပ်ပါသည်။

ဆေးဘက်ဆိုင်ရာရောဂါရှာဖွေရေးကိရိယာများ

ဆေးဘက်ဆိုင်ရာကိရိယာများတွင် တင်းကျပ်သော စည်းမျဉ်းများပါ၀င်သည် ။ ရှေ့ပြေးပုံစံ အဆင့်တွင် စေ့စေ့စပ်စပ် မှန်ကန်ကြောင်း အတည်ပြုခြင်းသည် နောက်ဆက်တွဲ အသိအမှတ်ပြုလက်မှတ်အတွက် ကြိုတင်လိုအပ်ချက်တစ်ခုဖြစ်သည်။

အာကာသစမ်းသပ်မှုစနစ်များ

ယုံကြည်စိတ်ချရမှု မြင့်မားသော လိုအပ်ချက်များ ဆိုသည်မှာ ဒီဇိုင်းပြောင်းလဲမှုတိုင်းကို ရုပ်ပိုင်းဆိုင်ရာ စစ်ဆေးအတည်ပြုရမည်ဟု ဆိုလိုပါသည်။ လျင်မြန်သော ပုံတူရိုက်ခြင်းစွမ်းရည်သည် ပရောဂျက်အချိန်ဇယားများကို တိုက်ရိုက်သက်ရောက်သည်။

Fanway ကို ဘာကြောင့်ရွေးချယ်တာလဲ။

24 နာရီ ပို့ဆောင်မှု

ပုံမှန်အမြန်လှည့်သည့်စက်ဝန်းများသည် 3-7 ရက်ဖြစ်သော်လည်း Fanway သည် ရှေ့ပြေးပုံစံ PCB တပ်ဆင်မှုကို 24 နာရီအထိ ချုံ့ပေးသည်။ R&D အဖွဲ့များအတွက်၊ အတိုချုံ့ထားသော ထပ်ခါတလဲလဲ လည်ပတ်မှုတိုင်းသည် တူညီသောအချိန်ဘောင်အတွင်း ဒီဇိုင်းအတည်ပြုခြင်းပတ်ပတ်လည်များကို ဆိုလိုသည်။

တစ်ခုတည်းသော ဝန်ဆောင်မှု

ကျွန်ုပ်တို့သည် အစိတ်အပိုင်းအရင်းအမြစ်ရှာဖွေခြင်း၊ DFM ပြန်လည်သုံးသပ်ခြင်း၊ PCB ထုတ်လုပ်ခြင်း၊ SMT နေရာချထားခြင်း၊ အပေါက်ဂဟေဆက်ခြင်းမှ နောက်ဆုံးစမ်းသပ်ခြင်းအထိ - အားလုံးသည် အမိုးတစ်ခုတည်းအောက်တွင် ဝန်ဆောင်မှုပေးပါသည်။ ဖောက်သည်များသည် သီးခြား PCB ပေးသွင်းသူများ၊ အစိတ်အပိုင်း ဖြန့်ဖြူးသူများနှင့် တပ်ဆင်အိမ်များကို ညှိနှိုင်းဆောင်ရွက်ပေးခြင်း၏ အပေါ်စီးမှ ရှောင်ရှားကြသည်။

လက်မှတ်အရည်အသွေးစနစ်များ

ကျွန်ုပ်တို့၏စက်ရုံတွင် ISO9001၊ ISO13485၊ IATF16949 နှင့် ISO14001 အသိအမှတ်ပြုလက်မှတ်များကို UL၊ RoHS၊ SGS နှင့် REACH စံနှုန်းများနှင့်ကိုက်ညီသော ထုတ်ကုန်များရရှိထားသည်။ ရှေ့ပြေးပုံစံ အဆင့်ရှိ အရည်အသွေး စံနှုန်းများသည် ပမာဏ ထုတ်လုပ်မှုနှင့် ကိုက်ညီပြီး လုပ်ငန်းစဉ် ကွဲပြားမှုများကြောင့် အတည်ပြုခြင်း မအောင်မြင်မှုများကို ရှောင်ကြဉ်ပါသည်။

အနိမ့်ဆုံးအမိန့်

R&D-stage လိုအပ်ချက်အတွက် ပိုလျှံနေသော စာရင်းကုန်ကျစရိတ်များကို ဖယ်ရှားပေးကာ အနည်းဆုံး အရေအတွက် လိုအပ်ချက်မရှိသော 1 အပိုင်းမှ စတင်ပြီး အော်ဒါများကို ပံ့ပိုးပေးပါသည်။

အင်ဂျင်နီယာဆိုင်ရာ ပံ့ပိုးကူညီမှု

အမိန့်အတည်ပြုခြင်း၊ ဒီဇိုင်းပြဿနာများကို စောစီးစွာဖော်ထုတ်ခြင်းနှင့် ဖြေရှင်းခြင်းမပြုမီ DFM ခွဲခြမ်းစိတ်ဖြာမှုကို လုပ်ဆောင်သည်။ ၎င်းသည် တပ်ဆင်မှုအတွင်း ပြဿနာများကို တုံ့ပြန်ခြင်းထက် ထုတ်လုပ်မှုအန္တရာယ်ကို ရှေ့သို့ပြောင်းစေသည်။

အမေးအဖြေ

မေး- ရှေ့ပြေးပုံစံ PCB တပ်ဆင်မှုသည် ပုံမှန်အားဖြင့် အချိန်မည်မျှကြာသနည်း။
A- Fanway သည် 24 နာရီ လျင်မြန်သော ပုံတူပုံစံကို ပံ့ပိုးပေးပါသည်။ ပုံမှန်အခြေအနေများအရ၊ ဘုတ်အလွှာအရေအတွက်၊ အစိတ်အပိုင်းရှုပ်ထွေးမှု၊ နှင့် BOM အဆင်သင့်အပေါ်မူတည်၍ ဖိုင်အတည်ပြုခြင်းမှ အပြီးသတ်ဘုတ်အဖွဲ့ပေးပို့မှုအထိ 24 နာရီအတွင်း အပြီးသတ်နိုင်သည်။

မေး- ရှေ့ပြေးပုံစံပရောဂျက်တစ်ခုစတင်ရန် မည်သည့်ဖိုင်များ လိုအပ်သနည်း။
A- သင့်တွင် Gerber ဖိုင်များ (PCB ဖန်တီးမှုအတွက်)၊ BOM (ထုတ်လုပ်သူအပိုင်းနံပါတ်များ၊ ရည်ညွှန်းသတ်မှတ်သူများနှင့် အရေအတွက်များပါရှိသော) နှင့် ညှိနှိုင်းဖိုင် (SMT နေရာချထားမှုအတွက်) လိုအပ်ပါသည်။ တင်သွင်းခြင်းမပြုမီ DFM ကိုယ်တိုင်စစ်ဆေးခြင်းအား အကြံပြုထားခြင်း သို့မဟုတ် ကျွန်ုပ်တို့၏အင်ဂျင်နီယာအဖွဲ့မှ ထုတ်လုပ်နိုင်စွမ်းပြန်လည်သုံးသပ်ခြင်းကို သင်ခွင့်ပြုနိုင်ပါသည်။

မေး- ရှေ့ပြေးပုံစံ တပ်ဆင်မှုအတွက် ဘယ်လို PCB အမျိုးအစားတွေကို ပံ့ပိုးပေးပါသလဲ။
A- ကျွန်ုပ်တို့သည် အလွှာပေါင်းစုံ၊ ကြိမ်နှုန်းမြင့်သော၊ HDI၊ တင်းကျပ်သော၊ တင်းကျပ်သော ကွေးညွှတ်မှုနှင့် flex PCB များကို ပံ့ပိုးပေးပါသည်။

မေး- Fanway သည် ရှေ့ပြေးပုံစံများအတွက် အစိတ်အပိုင်းဝယ်ယူရေးဝန်ဆောင်မှုများကို ပံ့ပိုးပေးပါသလား။
A: ဟုတ်ပါတယ်။ ကျွန်ုပ်တို့၏ဝယ်ယူရေးအဖွဲ့သည် ပြိုင်ဆိုင်သောစျေးနှုန်းများဖြင့် သေးငယ်သော နမူနာအရေအတွက်အတွက် အရင်းအမြစ်အစိတ်အပိုင်းများအတွက် ကျယ်ပြန့်သောစျေးကွက်အရင်းအမြစ်များရှိသည်။

မေး- ရှေ့ပြေးပုံစံ အဆင့်တွင် မည်သည့်စမ်းသပ်မှု ပါဝင်သနည်း။
A- စမ်းသပ်ခြင်းတွင် AOI optical စစ်ဆေးခြင်း၊ X-ray စစ်ဆေးခြင်း၊ ပတ်လမ်းစစ်ဆေးခြင်း၊ လုပ်ငန်းဆိုင်ရာစမ်းသပ်ခြင်းနှင့် မီးလောင်ခြင်းစမ်းသပ်ခြင်းတို့ ပါဝင်ပါသည်။ ပရောဂျက်လိုအပ်ချက်များအပေါ်အခြေခံ၍ သီးခြားစမ်းသပ်မှုအစီအစဉ်ကို စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။

သင့်ပရောဂျက်အတွက် ရှေ့ပြေးပုံစံ စည်းဝေးပွဲကို စတင်ရန် လိုအပ်ပါသလား။ သင်၏ Gerber ဖိုင်များ၊ BOM နှင့် ဖိုင်များကို ကျွန်ုပ်တို့၏ အင်ဂျင်နီယာအဖွဲ့ထံ ပေးပို့ပါ။ ကျွန်ုပ်တို့သည် 24 နာရီအတွင်း DFM သုံးသပ်ချက်နှင့် ကိုးကားချက်ကို ပေးပါမည်။
