ပုံနှိပ်ထားသောဆားကစ်ဘုတ်အဖွဲ့များသည်ခေတ်မီအီလက်ထရွန်နစ်ပစ္စည်းများကိုမည်သို့အသုံးပြုမည်နည်း။

ပုံနှိပ်တိုက်နယ်ဘုတ်အဖွဲ့များ(PCBs) သည်ယနေ့အီလက်ထရွန်နစ်ပစ္စည်းများ၏အသံတိတ်ကျောရိုးဖြစ်သည်။ စမတ်ဖုန်းထိန်းချုပ်ရေးစနစ်, မော်တော်ယာဉ်ထိန်းချုပ်ရေးစနစ်, ဆေးဘက်ဆိုင်ရာစကင်နာ (သို့) လေကြောင်းလိုင်းရေကြောင်းသွားလာမှု module, PC များသည်အစိတ်အပိုင်းအားလုံးနှင့်ချိတ်ဆက်ထားသောရုပ်ပိုင်းဆိုင်ရာနှင့်လျှပ်စစ်အုတ်မြစ်များကိုဖြစ်စေ, သူတို့နည်းပညာကိုယူဆောင်လာသည့်ပြောင်းလဲမှုကိုအသိအမှတ်ပြုခြင်းဖြင့်သူတို့မည်သို့အလုပ်လုပ်သည်ကိုနားလည်ခြင်း။ PCBs မတိုင်မီ Wiring ကို Point-to-point connection များဖြင့်ကိုယ်တိုင်ပြုလုပ်ခဲ့သည်။ ဤနည်းလမ်းသည်အမှားအယွင်းများကိုသာကျရောက်စေရုံသာမကနည်းပါးလာသည်။ PCESS သည်စံသတ်မှတ်ချက်,

ဒါကြောင့်သူတို့ဘယ်လိုအတိအကျအလုပ်လုပ်သလဲ။ သူတို့၏အဓိကအချက်မှာ PC များသည်အဓိကရည်ရွယ်ချက်များသုံးခုကိုထမ်းရွက်

1. စက်မှုထောက်ခံမှု- အစိတ်အပိုင်းများကိုနေရာချထားခြင်း။

2. လျှပ်စစ်ဆက်သွယ်မှု- လက်ရှိစီးဆင်းမှုအတွက်လမ်းကြောင်းမှန်ပေါ်လမ်းကြောင်းများပေးသည်။

3. အချက်ပြသမာဓိ- အီလက်ထရောနစ်အချက်ပြမှုများသည်အနည်းဆုံးအရှုံးသို့မဟုတ် 0 င်ရောက်စွက်ဖက်မှုများဖြင့်ခရီးသွားခြင်းကိုသေချာစေသည်။

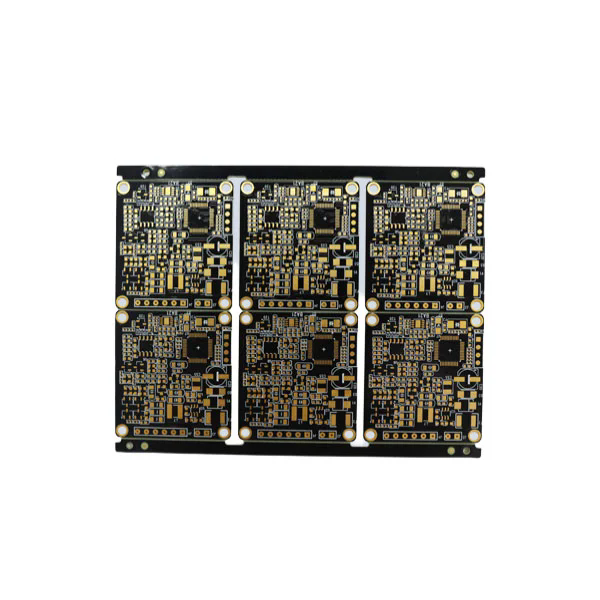

ဆောက်လုပ်ရေးပါဝငျသညျအလွှာပုံမှန်အားဖြင့်ပုံမှန်အားဖြင့်ဖိုက်ဘာမှန်သို့မဟုတ်အခြားပစ္စည်းများ, ၎င်းကို insulating layer အဖြစ်ဆောင်ရွက်သည်။ ဤထိပ်တွင်, ကြေးနီသတ္တုပါးများကိုလိမ်လည်လှည့်စားခြင်း, အဆုံးရလဒ်မှာ Resolorss, capacitors များ, microcrochips နှင့် connectors များကိုတပ်ဆင်နိုင်သောအသေးစိတ်ပုံစံပြုထားသောဘုတ်အဖွဲ့ဖြစ်သည်။

PC များသည်ဒီဇိုင်း၏ရှုပ်ထွေးမှုပေါ် မူတည်. တစ်ဖက်သတ်, နှစ်ဖက်ညီသို့မဟုတ် Multilayerered ဖြစ်နိုင်သည်။ Multilayer PCBs - တစ်ခါတစ်ရံအလွှာ 40 ကျော်ကိုရောက်ရှိခြင်းသည်အဆင့်မြင့်ကွန်ပျူတာနှင့်ဆက်သွယ်ရေးကိရိယာများအတွက်မရှိမဖြစ်လိုအပ်သည်။ သူတို့ထည့်သွင်းဗားပစွမ်းဆောင်ရည်ကွဲပြားမှုကိုထိန်းသိမ်းထားစဉ်အလွှာများကိုဖြတ်သန်းသွားသောအလွှာများကိုဖြတ်သန်းရန်အချက်ပြမှုများကိုခွင့်ပြုသည့် (ဒေါင်လိုက်အပြန်အလှန်ဆက်သွယ်မှု) ။

အပူစီမံခန့်ခွဲမှုသည် PCBs ၏နောက်ထပ်အရေးပါသောအခန်းကဏ် role ဖြစ်သည်။ အပူနိမ့်ကျခြင်း, အပူနစ်မြုပ်မှုသို့မဟုတ်အထူးကြေးနီကိုဒီဇိုင်းဆွဲခြင်းအားဖြင့်ထုတ်လုပ်သူများသည်အထိခိုက်မခံသောအစိတ်အပိုင်းများကိုလုံခြုံစိတ်ချရသောလည်ပတ်မှုတွင်ရှိနေခြင်းဖြစ်သည်။ ထိုကဲ့သို့သောဒီဇိုင်းစဉ်းစားမှုများမရှိပါကစနစ်ပျက်ကွက်မှုအန္တရာယ်သည်သိသိသာသာတိုးပွားလာသည်။

မည်သည့် PCB အမျိုးအစားများကိုစက်မှုလုပ်ငန်းများနှင့်ကိုက်ညီမှုနှင့်ကိုက်ညီမှုရှိသည်

စက်မှုလုပ်ငန်းများသည် PC များနှင့်သက်ဆိုင်သောအမျိုးမျိုးသောအမျိုးအစားများကိုမှီခိုအားထားနိုင်သည်။ ဤကွဲပြားခြားနားမှုလုပ်ငန်းသည်မည်သို့ပြောင်းလဲခြင်းကိုနားလည်ခြင်းအားဖြင့် PC များသည်ကမ္ဘာလုံးဆိုင်ရာအီလက်ထရွန်းနစ်ထုတ်လုပ်မှုတွင်မရှိမဖြစ်လိုအပ်သောကြောင့်အဘယ်ကြောင့်မရှိမဖြစ်လိုအပ်သည်ကိုအဘယ်ကြောင့်ဆိုသလိုထိုးထွင်းသိမြင်စေသည်။

• single- တဖက်သတ် PCBsဖြေ - ဒီအရိုးရှင်းဆုံးအမျိုးအစားပါ, ၎င်းတို့သည်ကုန်ကျစရိတ်သက်သာပြီးဂဏန်းတွက်စက်များ, ရေဒီယိုများနှင့်ရိုးရှင်းသောစားသုံးသူအီလက်ထရောနစ်တွင်ကျယ်ပြန့်စွာအသုံးပြုကြသည်။

• နှစ်ဖက်စလုံးက PCBs: နှစ်ဖက်စလုံးတွင်ကြေးနီလမ်းကြောင်းများနှင့်အတူကြေးနီလမ်းကြောင်းများပါ 0 င်သည်။ အစိတ်အပိုင်းများကိုနှစ်ဖက်စလုံးတွင်တပ်ဆင်နိုင်သည်။

• Multilayer PCBs- comportive copper သုံးခုသို့မဟုတ်ထိုထက်မကပါ 0 င်သောဤဘုတ်အဖွဲ့များသည်အလွန်ရှုပ်ထွေးသော application များကိုကိုင်တွယ်သည်။ စမတ်ဖုန်းများ, အဆင့်မြင့်ဆေးဘက်ဆိုင်ရာပစ္စည်းကိရိယာများနှင့်လေကြောင်းလိုင်းအီလက်ထရွန်းနစ်ပစ္စည်းများသည်ဤအပေါ်မှီခိုနေရသည်။

• Rigid PCBs- ခိုင်မာသောအလွှာများပေါ်တွင်တည်ဆောက်ခြင်း, ၎င်းတို့သည်တည်ငြိမ်မှုနှင့်ကြာရှည်ခံမှုများကိုအစားထိုးစိုက်ပျိုးနိုင်ပြီး၎င်းတို့အားအီလက်ထရောနစ်ပစ္စည်းအများစုတွင်ဘုံများများပေးစေသည်။

• ပြောင်းလွယ်ပြင်လွယ် PCBs: Polyimide ကဲ့သို့သော Bendable ပစ္စည်းများ အသုံးပြု. သူတို့ကလှည့်ဖြားနိုင်ပြီး 0 တ်ဆင်သူများနှင့်ကျစ်လစ်သိပ်သည်းသောအီလက်ထရွန်းနစ်ပစ္စည်းများအတွက်အကောင်းဆုံးဖြစ်သည်။

• တင်းကျပ်-flex pccbs- တင်းကျပ်ခြင်းနှင့်ပြောင်းလွယ်ပြင်လွယ်ရှိသောနေရာများကိုပေါင်းစပ်ပြီးခိုင်မာသောဖွဲ့စည်းတည်ဆောက်ပုံတည်ငြိမ်မှုနှင့်ဒီဇိုင်းပြောင်းလွယ်ပြင်လွယ်များကိုတစ်ပြိုင်နက်တည်းပူဇော်ခြင်း။

• ကြိမ်နှုန်းမြင့် PCBs: အထူးပြုပစ္စည်းများနှင့်လုပ်ထားသည့်ပစ္စည်းများနှင့်အတူဆက်သွယ်ရေးနှင့်ရေဒါစနစ်များကဲ့သို့သောလျှောက်လွှာများအတွက်အချက်ပြတိကျမှုကိုသေချာစေသည်။

ပရော်ဖက်ရှင်နယ်ထုတ်ကုန် parameters တွေကိုရှင်းရှင်းလင်းလင်းမီးမောင်းထိုးပြရန်ဤတွင်အနှစ်ချုပ် Table ဖြစ်သည်။

ဤအချက်များသည် PCB တစ်ခုစီ၏စွမ်းဆောင်ရည်, ကြာရှည်ခံမှုနှင့်ယုံကြည်စိတ်ချရမှုကိုဖော်ပြသည်။ ထုတ်လုပ်သူများအနေဖြင့်အဆုံး - အသုံးပြုမှုလိုအပ်ချက်များအပေါ် အခြေခံ. အသေးစိတ်အချက်အလက်များကိုဂရုတစိုက်ရွေးချယ်သည်။ ဥပမာအားဖြင့်, မော်တော်ကားအက်စ်ဘီရောဂါသည်ရိုးရှင်းသောအိမ်ထောင်စု ဦး ဆောင်သည့်အလင်းရောင်ဘုတ်အဖွဲ့နှင့်နှိုင်းယှဉ်လျှင်အပူခံနိုင်ရည်နှင့်တုန်ခါမှုကိုခံနိုင်ရည်ရှိရန်တောင်းဆိုသည်။

ထုတ်လုပ်ခြင်းလုပ်ငန်းစဉ်များသည် PCB ယုံကြည်စိတ်ချရမှုကိုမည်သို့သေချာစေမည်နည်း

ပုံနှိပ်ထားသောတိုက်နယ်ဘုတ်အဖွဲ့၏ယုံကြည်စိတ်ချရမှုသည်ဒီဇိုင်းပေါ်တွင်သာမကတိကျသောထုတ်လုပ်မှုလုပ်ငန်းစဉ်များပေါ်တွင်မူတည်သည်။ အရည်အသွေးမြင့် PC များသည် IPC-A-600 ကဲ့သို့သောနိုင်ငံတကာစံနှုန်းများကိုတင်းကြပ်စွာလိုက်နာရန်လိုအပ်သည်။ ပုံမှန်အားဖြင့်အောက်ပါအဆင့်များပါ 0 င်သည်။

1. ဒီဇိုင်းနှင့်အပြင်အဆင်- အင်ဂျင်နီယာများသည်သိပ္ပံပညာကို ဖန်တီး. ကြေးနီပုံစံများ, တူးဖော်တွင်းများနှင့်မျက်နှာဖုံးများနှင့်မျက်နှာဖုံးများနှင့်မျက်နှာဖုံးများနှင့်မျက်နှာဖုံးများနှင့်မျက်နှာဖုံးများကိုရှုပ်ထွေးစေသည်။

2. အလွှာပြင်ဆင်မှု- FR4 သို့မဟုတ်ရွေးချယ်ထားသောပစ္စည်းများကိုကြေးနီသတ္တုပါးနှင့်ဖြတ်ပြီးလှည့်စားသည်။

3. Image Transfer & acting- circuit ပုံစံများကိုပုံနှိပ်ထုတ်ဝေသည်။

4. တူး & plating- တွင်းများကို Vias နှင့် Component အတွက်တူးဖော်ခြင်းကိုဆိုလိုသည်။

5. solder မျက်နှာဖုံးလျှောက်လွှာ- အကာအကွယ်ပေါ်လီမာအလွှာကို အသုံးပြု. သဲလွန်စများကို အသုံးပြု. ဂဟေဆော်ခြင်းအားတားဆီးထားသည်။

6. မျက်နှာပြင် finish ကို- Hasl (Hot Air Hot Air leveling leveling), Enig (Electroless Nickel Hollesch Gold),

7. silkscreen ပုံနှိပ်- ကိုးကားအမှတ်အသားများ, အမှတ်တံဆိပ်နှင့်တံဆိပ်များကိုထည့်သွင်းထားသည်။

8. လျှပ်စစ်စစ်ဆေးခြင်း- ပျံသန်းသည့်စုံစမ်းစစ်ဆေးမှုသို့မဟုတ်ပုံရိပ်အခြေပြုစမ်းသပ်ခြင်းသည်ဆက်သွယ်မှုအားလုံးမှန်ကန်ကြောင်းနှင့်တိုတိုသို့မဟုတ်ပွင့်လင်းသော circuits မရှိပါ။

9. နောက်ဆုံးစစ်ဆေးရေး & ထုပ်ပိုး- ဘုတ်အဖွဲ့များကိုဖောက်သည်များ၏လိုအပ်ချက်များနှင့်အညီအမြင်အာရုံစစ်ဆေးခြင်းနှင့်ထုပ်ပိုးထားသည်။

ယုံကြည်စိတ်ချရမှုသည်ဤကဲ့သို့သောနည်းစနစ်များဖြင့်ပိုမိုအားကောင်းလာစေရန်

• impedance ထိန်းချုပ်မှုမြင့်မားသောမြန်နှုန်းဒီဂျစ်တယ်ဆားကစ်များအတွက်။

• အပူကယ်ဆယ်ရေးစခန်းများအပူဂဟေဆော်ရန်။

• မိုက်ခရိုဗေးနီးယားနည်းပညာCompact HDI PCBs များအတွက်။

• ကိုက်ညီသောကုတ်အင်္ကျီများအစိုဓာတ်နှင့်ဖုန်မှုန့်ခုခံသည်။

ကမ္ဘာလုံးဆိုင်ရာထုတ်လုပ်သူများကလည်းအကောင်အထည်ဖော်သည်အရည်အသွေးစီမံခန့်ခွဲမှုစနစ်များISO 9001, ISO 16949 (မော်တော်ယာဉ်) နှင့် AEERG100 (AEROSPACE) တို့ဖြစ်သည်။ ဤရွေ့ကားတသမတ်တည်းစွမ်းဆောင်ရည်နှင့်တောင်းဆိုမှုစက်မှုလုပ်ငန်းများနှင့်အတူလိုက်နာမှုသေချာ။

ပုံနှိပ်တိုက် circuit boards အနာဂတ်အီလက်ထရွန်နစ်ပုံဖော်ပုံ

PC များ၏အနာဂတ်သည်မြန်ဆန်သောနည်းပညာဆိုင်ရာလမ်းကြောင်းများနှင့်ဆက်လက်တိုးတက်ပြောင်းလဲလာသည်။ ပေါ်ထွက်လာ applications များ5G, AI-devices ပစ္စည်းများ, လျှပ်စစ်ယာဉ်များနှင့် iotပိုမိုပါးလွှာသောဝယ်လိုအားဘုတ်များ, ပိုမိုမြန်ဆန်ပြီးပိုမိုကြာရှည်ခံသည်။ ဆန်းသစ်တီထွင်မှုများပါဝင်သည်:

• HDI (မြင့်မားသောသိပ်သည်းဆ interconnect) PCBs- အစိတ်အပိုင်းများကိုသေးငယ်သောနေရာများဖြင့်ပိုမိုသေးငယ်သည့်နေရာများတွင်ခွင့်ပြုခြင်း, စမတ်ဖုန်းများနှင့် 0 တ်ဆင်နိုင်သောနည်းပညာများဖွင့်လှစ်ခြင်း။

• embedded အစိတ်အပိုင်းများ: PCB ငွေစုများအတွက် PCB အလွှာများအတွင်း passive နှင့်တက်ကြွသောအစိတ်အပိုင်းများကိုတိုက်ရိုက်ပေါင်းစပ်ခြင်း။

• သတ္တု Core PCBs- LED Lighting နှင့် Power Electronics တွင်အပူဖြည့်တင်းရန်အတွက်လူမီနီယမ်သို့မဟုတ်ကြေးနီအခြေစိုက်စခန်းများအသုံးပြုခြင်း။

• ဆွေးရှင်းနိုင်အလောင်းများ- ရေရှည်တည်တံ့ခိုင်မြဲမှုဆိုင်ရာစိုးရိမ်မှုများကိုတုန့်ပြန်ခြင်း,

• 3D-printed PCBs: ပြောင်းလွယ်ပြင်လွယ်ရှေ့ပြေးပုံစံနှင့်စိတ်ကြိုက်ဂျီသွmtetriks။

စက်မှုလုပ်ငန်းများပိုမိုမြင့်မားသောကြိမ်နှုန်းများ, ပိုမိုမြန်ဆန်သောအမြန်နှုန်းနှင့်ပိုမိုကောင်းမွန်သောစွမ်းအင်ထိရောက်မှုကိုတောင်းဆိုသည့်အနေနှင့် PCB နည်းပညာသည်ဆက်လက်ဖြစ်ပွားနေဆဲဖြစ်သည်။ ဥပမာအားဖြင့်မော်တော်ယာဉ်အီလက်ထရောနစ်ပစ္စည်းများသည်တုန်ခါမှု, ကျယ်ပြန့်သောအပူချိန်, ကျယ်ပြန့်သောအပူချိန်, ဆေးဘက်ဆိုင်ရာပစ္စည်းများကိုအသက်ကယ်ပစ္စည်းကိရိယာများအတွင်းယုံကြည်စိတ်ချရမှုကိုထိန်းသိမ်းထားသောသေးငယ်သော PCBs များကိုမှီခိုနေရသည်။ ဆက်သွယ်ရေးကုမ္ပဏီများသည် 5G အခြေစိုက်စခန်းများတွင်အနည်းဆုံးအချက်ပြဆုံးရှုံးမှုကိုသေချာစေရန်အတွက်အဆင့်မြင့် PCBs တွင်ရင်းနှီးမြှုပ်နှံရန်အဆင့်မြင့် PCBs တွင်ရင်းနှီးမြှုပ်နှံကြသည်။

ဤဆန်းသစ်တီထွင်မှုများ၏အကျိုးသက်ရောက်မှုသည်အလွန်လေးနက်သည်။ ပိုမိုကောင်းမွန်သောဆက်သွယ်မှု, ပိုမိုလုံခြုံသောသယ်ယူပို့ဆောင်ရေး, အဆင့်မြင့်ကျန်းမာရေးစောင့်ရှောက်မှုနှင့်ပိုမိုထိရောက်သောစွမ်းအင်အသုံးပြုမှု။ အနှစ်သာရအားဖြင့်ပုံနှိပ်တိုက် circuit boards ၏ဆင့်ကဲဖြစ်စဉ်သည်ကမ္ဘာလုံးဆိုင်ရာနည်းပညာအခြေခံအဆောက်အအုံ၏အနာဂတ်ကိုတိုက်ရိုက်လွှမ်းမိုးသည်။

မကြာခဏမေးလေ့ရှိသောမေးခွန်းများ (FAQs)

Q1: ပုံနှိပ်တိုက်ထုတ်လွှင့်ဘုတ်ဆိုတာဘယ်လောက်ကြာမလဲ။
အသုံးပြုမှုအခြေအနေများ, ပစ္စည်းရွေးချယ်မှုနှင့်အပူရွေးချယ်ခြင်းနှင့်အပူစီမံခန့်ခွဲမှုအပေါ် မူတည်. အရည်အသွေးမြင့်မားသော PCB သည်မည်သည့်နေရာတွင်မဆိုကြာရှည်နိုင်သည်။ ပိုမိုတင်းကျပ်သောသတ်မှတ်ချက်များဖြင့်ဒီဇိုင်းရေးဆွဲထားသောစက်မှုနှင့်လေကြောင်းလိုင်း - Aerospace-grade-stcbs သည်သင့်လျော်သောပြုပြင်ထိန်းသိမ်းမှုနှင့်အတူကြာရှည်နိုင်သည်။

Q2: ကျွန်ုပ်၏လျှောက်လွှာအတွက်မှန်ကန်သော PCB ကိုမည်သို့ရွေးချယ်ရမည်နည်း။
လက်ျာ PCB ကိုရွေးချယ်ခြင်းတွင် operating environ န်းကျင်, လျှပ်စစ်ဓာတ်အားလိုအပ်ချက်, အချက်ပြအမြန်နှုန်းနှင့်ရုပ်ပိုင်းဆိုင်ရာဒီဇိုင်းအခက်အခဲများကိုအကဲဖြတ်ခြင်းပါဝင်သည်။ ဥပမာအားဖြင့်, Multilayer Rigid ဘုတ်အဖွဲ့များသည်မြန်နှုန်းမြင့်ဒေတာလုပ်ဆောင်မှုစနစ်များအတွက်ပိုမိုကောင်းမွန်သည်။ အတွေ့အကြုံရှိသောထုတ်လုပ်သူတစ် ဦး နှင့်တိုင်ပင်ဆွေးနွေးခြင်းသည်အကောင်းဆုံးပစ္စည်းနှင့်ဒီဇိုင်းရွေးချယ်မှုများကိုသေချာစေသည်။

ပုံနှိပ်တိုက် circuit boards များသည်ခေတ်မီနည်းပညာ၏နောက်ကွယ်တွင်လျှို့ဝှက်အင်အားဖြစ်သည်။ ကိရိယာများသည်လည်ပတ်မှု, Consumer Gadgets ၏ Singleer Gadgets ၏ Single-Gadgets ဒီဇိုင်းများမှ Sopsace နှင့်ဆေးပစ္စည်းကိရိယာများရှိရှုပ်ထွေးသောပေါင်းစပ်ထားသောအဆောက်အအုံများမှ PC များ ဆက်လက်. အခက်အခဲအသစ်များနှင့်အံဝင်ခွင်ကျဖြစ်နေသည်။

တွင်ဝါသနာတဲမတူကွဲပြားသောကမ္ဘာလုံးဆိုင်ရာတောင်းဆိုမှုများကိုဖြည့်ဆည်းပေးနိုင်သည့် PC များကိုဖြည့်ဆည်းပေးရန်အဆင့်မြင့်နည်းပညာ, တိကျသောနည်းပညာ, သင်၏အီလက်ထရွန်းနစ်ထုတ်လုပ်မှုလိုအပ်ချက်များကိုဖြည့်ဆည်းပေးရန်သင်ယုံကြည်စိတ်ချရသောမိတ်ဖက်တစ် ဦး ကိုရှာဖွေနေပါက,ကြှနျုပျတို့ကိုဆကျသှယျရနျသင်၏ဆန်းသစ်တီထွင်မှုကိုယနေ့ကျွန်ုပ်တို့မည်သို့အာဏာပေးနိုင်သည်ကိုယနေ့ရှာဖွေတွေ့ရှိပါ။
