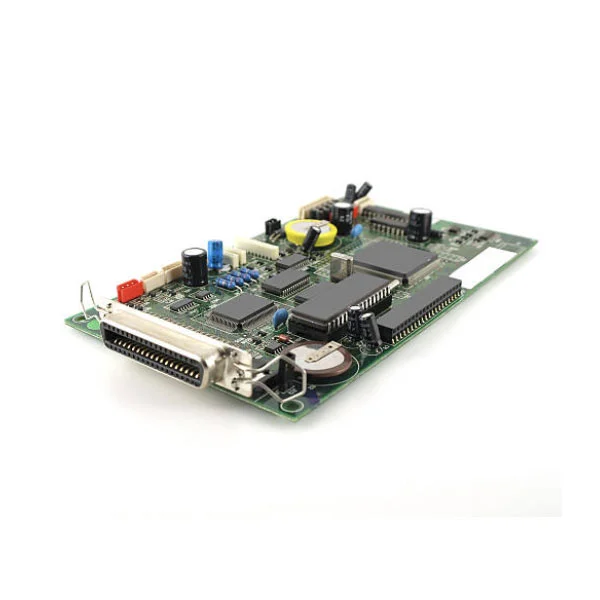

Hybrid SMT THT နည်းပညာ PCB စည်းဝေးပွဲဝန်ဆောင်မှု

Fanway ၏ Hybrid SMT THT Technology PCB Assembly Service သည် အခြေခံ အင်ဂျင်နီယာဆိုင်ရာ စိန်ခေါ်မှုကို ကိုင်တွယ်ဖြေရှင်းသည်- မြန်နှုန်းမြင့် အချက်ပြလုပ်ဆောင်ခြင်းအတွက် ကောင်းမွန်သော မျက်နှာပြင်တပ်ဆင်သည့် ကိရိယာများနှင့် ပါဝါကိုင်တွယ်မှုနှင့် စက်ပိုင်းဆိုင်ရာ တာရှည်ခံမှုအတွက် အပေါက်များမှတစ်ဆင့် အစိတ်အပိုင်းများ လိုအပ်သည့် ဘုတ်များ။ ဤဝန်ဆောင်မှုသည် သီးခြားလုပ်ငန်းစဉ်နှစ်ခု၏ ရိုးရှင်းသောပေါင်းစပ်မှုမဟုတ်ပါ။ ၎င်းသည် THT ဂဟေဆက်စဉ်အတွင်း SMT အဆစ်များကိုကာကွယ်ပေးသည့် ဂရုတစိုက်လုပ်ဆောင်သည့်လုပ်ငန်းအသွားအလာတစ်ခုဖြစ်ပြီး အပူကာကွယ်ရေးပြီးနောက်မှသာ ရွေးချယ်ထားသော သို့မဟုတ် လှိုင်းဂဟေကိုအသုံးပြုကာ IPC-A-610 Class 2 စံနှုန်းများနှင့်ကိုက်ညီသည့် စည်းဝေးပွဲများကို ပို့ဆောင်ပေးပါသည်။ ရောစပ်နည်းပညာအတွေ့အကြုံ 12 နှစ်ဖြင့် Fanway သည် SMT နှင့် THT ဇုန်များကြားတွင် အရေးပါသောအပြန်အလှန်တုံ့ပြန်မှုများကို စီမံခန့်ခွဲပေးကာ အထွက်နှုန်း သို့မဟုတ် ယုံကြည်စိတ်ချရမှုအား အလျှော့မပေးဘဲ သိပ်သည်းသော ချစ်ပ်နေရာများသည် ကြီးမားသောချိတ်ဆက်ကိရိယာများနှင့် ပါဝါစက်ပစ္စည်းများနှင့် အတူရှိနေကြောင်း သေချာစေပါသည်။

ရောနှောစည်းဝေးပွဲကို ဘယ်အချိန်မှာ လိုအပ်သလဲ။

ပေါင်းစပ်ဖွဲ့စည်းမှုသည် အခြေခံဒီဇိုင်းကန့်သတ်ချက်ကို ဖြေရှင်းပေးသည်- နည်းပညာတစ်ခုတည်းက အစိတ်အပိုင်းအမျိုးအစားတိုင်းကို အကောင်းဆုံးကိုင်တွယ်ဖြေရှင်းပေးသည်။

အချက်ပြခိုင်မာမှုနှင့် သိပ်သည်းဆအတွက် SMT သည် 01005 passives၊ 0.3mm-pitch BGAs နှင့် မြန်နှုန်းမြင့် အင်တာဖေ့စ်များကို ပံ့ပိုးပေးပါသည်။ ဤအစိတ်အပိုင်းများသည် တိကျသော ဂဟေထည့်ထားသော ပုံနှိပ်ခြင်းနှင့် ပြန်လည်စီးဆင်းမှု ပရိုဖိုင်များ လိုအပ်သည်။

ပါဝါနှင့် စက်ပိုင်းဆိုင်ရာ ခံနိုင်ရည်ရှိမှုအတွက် THT သည် တုန်ခါမှု၊ ထည့်သွင်းမှုသံသရာနှင့် မြင့်မားသော လျှပ်စီးကြောင်းများကို ရှင်သန်နိုင်စေမည့် ချိတ်ဆက်ကိရိယာများ၊ relays၊ ထရန်စဖော်မာများနှင့် ကြီးမားသော capacitors များကို ကိုင်တွယ်သည်။ အပေါက်ဖောက်အဆစ်များသည် 50N ထက်ကျော်လွန်သော ဆွဲငင်အားကို ပေးစွမ်းသည်၊ SMT သည် တစ်စုံတစ်ခုနှင့် မကိုက်ညီပါ။

သင်၏ PCB သည် အမျိုးအစားနှစ်မျိုးလုံး လိုအပ်သောအခါ၊ Hybrid SMT THT Technology PCB Assembly Service သည် တစ်ခုတည်းသော လက်တွေ့ကျသော ကုန်ထုတ်လုပ်မှုလမ်းကြောင်း ဖြစ်လာပါသည်။ အစိတ်အပိုင်းအားလုံးကို နည်းပညာတစ်ခုတည်းအဖြစ် တွန်းအားပေးရန် ကြိုးစားခြင်းသည် ယုံကြည်စိတ်ချရမှု (ပါဝါစက်များအတွက် SMT ကိုအသုံးပြုခြင်း) သို့မဟုတ် စွန့်လွှတ်ခြင်း (အကောင်းစား IC များအတွက် THT ကိုအသုံးပြုခြင်း) ကြောင့် နေရာလွတ်ဆုံးရှုံးစေပါသည်။

သင့်ပရောဂျက်သည် ရောနှောဖွဲ့စည်းမှု လိုအပ်သည်ဆိုသည်ကို မည်သို့သိနိုင်မည်နည်း။

သင်၏ စာရွက်စာတမ်းများကို ပြန်လည်သုံးသပ်ပါ။ ၎င်းတွင် အောက်ပါအုပ်စုနှစ်ခုလုံးပါရှိလျှင် ရောနှောစုဝေးမှု လိုအပ်သည်။

SMT အုပ်စု- BGA၊ QFP၊ QFN၊ LGA၊ ချစ်ပ် ခံနိုင်ရည်များ/ကာပါစီတာများ (0402၊ 0603) သို့မဟုတ် ဘုတ်အဖွဲ့ကို ဖြတ်သွားသော ဦးဆောင်လမ်းပြ မရှိသော မည်သည့် အစိတ်အပိုင်း။

THT အုပ်စု- DIP IC များ၊ ပင်ခေါင်းများ ၊ terminal block များ၊ ကြီးမားသော electrolytic capacitors များ၊ through-hole tabs များ၊ ထရန်စဖော်မာများ သို့မဟုတ် ဘုတ်မှတဆင့် စက်ပိုင်းဆိုင်ရာ ပြုပြင်မှု လိုအပ်သည့် မည်သည့် အစိတ်အပိုင်းမဆို MOSFET များ။

အဖွဲ့နှစ်ဖွဲ့လုံးပါရှိသော ဘုတ်များကို SMT တစ်ခုတည်းကို အသုံးပြု၍ ထိရောက်စွာ စုဝေးနိုင်မည်မဟုတ်ပါ (THT အစိတ်အပိုင်းများကို ရွေးယူရာတွင် နေရာယူ၍မရပါ) သို့မဟုတ် THT တစ်ခုတည်း (တံတားမဖြတ်ဘဲ ကောင်းမွန်သော SMT အစိတ်အပိုင်းများကို လှိုင်းဂဟေဆော်၍မရနိုင်ပါ)။ Hybrid SMT THT Technology PCB Assembly Service သည် ဤအတိအကျအခြေအနေအတွက် ဒီဇိုင်းထုတ်ထားသော ဖြေရှင်းချက်ဖြစ်သည်။

ကျွန်ုပ်တို့၏ ပေါင်းစပ်စည်းဝေးပွဲ အလုပ်အသွားအလာ

THT ဂဟေလုပ်နေချိန်မှာ SMT အဆစ်တွေကို ကာကွယ်ဖို့ သတ်မှတ်ထားတဲ့ အစီအစဥ်အတိုင်း လုပ်ဆောင်ပါတယ်။

အဆင့် 1-ဂဟေဆော်ပုံနှိပ်ခြင်းနှင့် SMT နေရာချထားခြင်း။ Stencil ပုံနှိပ်ခြင်းသည် SMT pads များပေါ်တွင်သာ paste လုပ်ပါသည်။ ရောနှောထားသော ဘုတ်များအတွက်၊ မတူညီသောဇုန်များတစ်လျှောက် ကူးထည့်ရန် အထူကို ချိန်ညှိရန် အဆင့် stencils ကို အသုံးပြုပါသည်။ မြန်နှုန်းမြင့်နေရာချထားသည့်စက်များသည် SMT အစိတ်အပိုင်းများကို ဦးစွာတပ်ဆင်ပါ။

အဆင့် 2-Reflow ဂဟေ။ ဘုတ်အဖွဲ့သည် SMT အဆစ်များကို ပြီးမြောက်ရန် reflow မီးဖိုမှတဆင့် ဖြတ်သန်းသည်။ ပြန်လည်စီးဆင်းသည့်အပူချိန်များသည် THT အစိတ်အပိုင်းအများစု (အထူးသဖြင့် ပလပ်စတစ်ကိုယ်ထည်ချိတ်ဆက်ကိရိယာများ) ကို ပျက်စီးစေသောကြောင့် THT ထည့်သွင်းခြင်းမပြုမီ ဤအဆင့်ကို လုပ်ဆောင်ရပါမည်။

အဆင့် 3-THT ထည့်သွင်းခြင်း။ အော်ပရေတာများ သို့မဟုတ် အလိုအလျောက်ထည့်သွင်းသည့်စက်များသည် THT သည် ချထားသည့်အပေါက်များမှတစ်ဆင့် ပို့ဆောင်သည့်နေရာဖြစ်သည်။ အစိတ်အပိုင်းများကိုဘုတ်အဖွဲ့နှင့်အတူ flush ထိုင်ကြသည်; လမ်းပြများကို ဖြောင့်တန်းစွာ ထားရှိကြသည်။ အနီးနားရှိ SMT ဂဟေအဆစ်များ ကွဲအက်ခြင်း သို့မဟုတ် PCB ကို ကွဲထွက်ခြင်းမှ ရှောင်ရှားရန် ထည့်သွင်းခြင်းအား ထိန်းချုပ်ထားသည်။

အဆင့် 4-လှိုင်း သို့မဟုတ် ရွေးချယ်ဂဟေ။ THT အစိတ်အပိုင်းများစွာပါသော ဘုတ်များအတွက်၊ လှိုင်းဂဟေသည် အဆစ်အားလုံးကို တစ်ကြိမ်တည်းဖြင့် ပြီးမြောက်စေသည်။ THT pads များအနီးရှိ SMT အစိတ်အပိုင်းများပါရှိသော သိပ်သည်းသော ရောစပ်ထားသော အပြင်အဆင်များအတွက်၊ ကျွန်ုပ်တို့သည် ရွေးချယ်ထားသော ဂဟေကို အသုံးပြုပါသည်။ THT pads များသာလျှင် ပတ်ဝန်းကျင် SMT အဆစ်များအပေါ် အပူဒဏ်ကို လျှော့ချရန် ပိုသေးငယ်သော လှိုင်းအမြင့် (2-5mm နှင့် 8-12mm သမားရိုးကျ) ဖြင့် ဂဟေဆော်ခြင်းကို ရရှိသည်။

အဆင့် 5-ဖြတ်တောက်ခြင်း၊ သန့်ရှင်းရေးနှင့် စစ်ဆေးခြင်း။ ပိုလျှံနေသော ခဲများကို ဖြတ်တောက်ပြီး အညစ်အကြေး အကြွင်းအကျန်များကို သန့်စင်ပြီး နောက်တွင် AOI အမြင်စစ်ဆေးခြင်း၊ လျှို့ဝှက်အဆစ်များ (BGAs၊ LGAs) အတွက် X-ray နှင့် လုပ်ဆောင်မှုဆိုင်ရာ စမ်းသပ်ခြင်းများ ပြုလုပ်သည်။

အထွက်နှုန်းကို သတ်မှတ်သည့် ဒီဇိုင်းစည်းမျဉ်းများ

DFM စည်းမျဉ်းသုံးခုသည် ရောနှောစုဝေးမှုအောင်မြင်မှုကို တိုက်ရိုက်သက်ရောက်သည်။

ဇုန်ခွဲခြင်း- အနည်းဆုံး 3mm ကင်းရှင်းအောင်ထားပါ။ ဘုတ်အစွန်းများ သို့မဟုတ် ထောင့်များအနီးတွင် THT အစိတ်အပိုင်းများ (ချိတ်ဆက်ကိရိယာများ၊ ကြီးမားသော ကာဗာစီတာများ) ထားရှိပါ။ THT ဇုန်မှ fine-pitch SMT ကိရိယာများ (BGAs) ကို ထားပါ။ အနည်းဆုံး 3 မီလီမီတာ ကွာဟမှုသည် လှိုင်းဂဟေတွင် ထည့်သွင်းစဉ်အတွင်း စက်ပိုင်းဆိုင်ရာ အနှောင့်အယှက်များကို ကာကွယ်ပေးသည်။

အပေါက်အချင်း- 0.1-0.2mm ခဲရှင်းလင်းမှုကို ခွင့်ပြုပါ။ THT pad အပေါက်များသည် အစိတ်အပိုင်း ခဲအချင်းထက် 0.1-0.2mm ပိုကြီးသင့်သည်။ တင်းကျပ်လွန်းပြီး ထည့်သွင်းရခက်သည် သို့မဟုတ် မဖြစ်နိုင်ပေ။ လျော့ရဲလွန်းပြီး အစိတ်အပိုင်းသည် ပြောင်းလဲသွားကာ ဂဟေဆော်သူအား ဖြည့်သွင်းခြင်း သို့မဟုတ် မလုံလောက်သော annular ring contact ကို ဖြစ်စေသည်။

ကြီးမားသော ကြေးနီလေယာဉ်များတွင် အပူသက်သာခြင်း- မြေပြင် သို့မဟုတ် ပါဝါလေယာဉ်များနှင့် ချိတ်ဆက်ထားသော THT pads များသည် အပူကယ်ဆယ်ရေးစပီကာများကို အသုံးပြုရပါမည်။ ၎င်းတို့မပါဘဲ၊ ကြေးနီလေယာဉ်သည် အပူကို လျင်မြန်စွာ သယ်ဆောင်သွားပြီး အအေးမိသော ဂဟေအဆစ်များကို ဖြစ်စေသည်။ ထို့အပြင်၊ လှိုင်းဂဟေဇုန်များအနီးရှိ SMT pads များကို ဂဟေဆက်ကူးခြင်းမှကာကွယ်ရန် အပူချိန်မြင့်တိပ်များဖြင့် ဖုံးအုပ်ထားသင့်သည်။

အသုံးချမှု

Hybrid SMT THT နည်းပညာ PCB စည်းဝေးပွဲဝန်ဆောင်မှုသည် လူတိုင်းရွေးချယ်မှုမဟုတ်ပါ။ ဒီကဏ္ဍတွေမှာ မဖြစ်မနေလိုအပ်ပါတယ်။

မော်တော်ကား အီလက်ထရွန်းနစ်ECU၊ BMS၊ ADAS မော်ဂျူးများသည် တုန်ခါမှုနှင့် အပူစက်ဘီးစီးခြင်းကို ခံနိုင်ရည်ရှိသော မြင့်မားသောလက်ရှိချိတ်ဆက်ကိရိယာများနှင့် relays (THT) တို့နှင့် ပေါင်းစပ်ထားသော သိပ်သည်းဆမြင့်ပရိုဆက်ဆာများ (SMT)။

စက်မှုထိန်းချုပ်မှုများနှင့် ပါဝါထောက်ပံ့မှုများ-PLCs၊ servo drives နှင့် industrial power modules များသည် ထိရောက်သော အပူစုပ်ယူမှု လိုအပ်သော power MOSFETs၊ transformers နှင့် ကြီးမားသော capacitors အတွက် control logic အတွက် SMT နှင့် THT ကို အသုံးပြုပါသည်။

ဆေးဘက်ဆိုင်ရာကိရိယာများလူနာမော်နီတာများနှင့် ရောဂါရှာဖွေရေးကိရိယာများသည် အာရုံခံကိရိယာများ၏ရှေ့စွန်းများနှင့် THT တို့အတွက် SMT အား အားကိုးပြီး စက်ပိုင်းဆိုင်ရာကြာရှည်ခံမှုအရေးကြီးသည့် မကြာခဏဖော်စပ်ထားသည့် အင်တာဖေ့စ်များ။

အာကာသနှင့် ကာကွယ်ရေး-SMT သည် စီမံဆောင်ရွက်နေသော core များကို ကိုင်တွယ်စဉ်တွင် တုန်ခါမှုနှင့် တုန်ခါမှုတို့ကြောင့် ချိတ်ဆက်မှုအားလုံးအတွက် THT ကို ယုံကြည်စိတ်ချရမှုမြင့်မားသောစနစ်များက သတ်မှတ်ပေးသည်။ ပေါင်းစပ်တပ်ဆင်ခြင်းသည် ဘုတ်တစ်ခုတည်းတွင် လိုအပ်ချက်နှစ်ခုလုံးကို ပြည့်မီရန် တစ်ခုတည်းသောနည်းလမ်းဖြစ်သည်။

Mixed Assembly အတွက် Fanway ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

1. ရောစပ်နည်းပညာဆိုင်ရာ အတွေ့အကြုံ 12 နှစ်ရှိရမည်။ ကျွန်ုပ်တို့သည် ကျွန်ုပ်တို့၏တည်ထောင်ချိန်မှစ၍ SMT-THT ရောနှောတပ်ဆင်ခြင်းကို အထူးပြုပါသည်။ ကျွန်ုပ်တို့၏အဖွဲ့သည် မည်သည့်အပြင်အဆင်များသည် SMT အဆစ်များကို အက်ကွဲစေသည့် လှိုင်းဂဟေတံတားများဖြစ်စေသည့် အပြင်အဆင်များကို နားလည်သဘောပေါက်ပြီး နည်းပညာနှစ်ခုစလုံးကို မည်သည့်အပူပရိုဖိုင်းများဖြင့် ကာကွယ်ပေးပါသည်။ ဤအသိပညာသည် ပုံနှိပ်စာအုပ်များမှမဟုတ်ဘဲ နှစ်ပေါင်းများစွာ ထုတ်လုပ်ခဲ့သော အချက်အလက်မှသာ လာခြင်းဖြစ်သည်။

2. IPC-A-610 အတန်းအစား 2 နှင့် ISO 9001:2015 ထောက်ခံချက်။ ဘုတ်အဖွဲ့တိုင်းသည် AOI၊ X-ray နှင့် functional testing များမှတဆင့်သွားပါသည်။ ဆေးဘက်ဆိုင်ရာနှင့် မော်တော်ယာဥ်ဖောက်သည်များအတွက်၊ ကျွန်ုပ်တို့သည် ISO 13485 နှင့် IATF 16949 တို့ဖြင့် အပြည့်အဝ ခြေရာခံနိုင်မှုကို ပေးဆောင်ပါသည်။

3. DFM မှ ပေးပို့မှုအထိ တစ်နေရာတည်းတွင် ဝန်ဆောင်မှုပေးသည်။ ကျွန်ုပ်တို့သည် သင်၏ Gerber နှင့် BOM ကို ပြန်လည်သုံးသပ်ပြီး အစိတ်အပိုင်းများကို ရယူရန်၊ SMT နှင့် THT စည်းဝေးပွဲကို လုပ်ဆောင်ပြီး နောက်ဆုံးစမ်းသပ်မှုကို လုပ်ဆောင်ပါသည်။ ရောင်းချသူအများအပြားကို ညှိနှိုင်းရန်မလိုအပ်ဘဲ အပြည့်အ၀ တပ်ဆင်ထားသော၊ စမ်းသပ်ထားသောဘုတ်အဖွဲ့ကို သင်ရရှိမည်ဖြစ်သည်။

4. ရှေ့ပြေးပုံစံမှ အသံအတိုးအကျယ်အထိ ပြောင်းလွယ်ပြင်လွယ်ရှိသော အတွဲများ။ ပုံမှန် ရောနှောထားသော စည်းဝေးပွဲများအတွက် NRE မရှိပါ။ ရှုပ်ထွေးသောဘုတ်များအတွက် ကျွန်ုပ်တို့သည် ထုတ်လုပ်ခြင်းမစတင်မီ အင်ဂျင်နီယာပြန်လည်သုံးသပ်ခြင်းနှင့် ပိုမိုကောင်းမွန်အောင်လုပ်ဆောင်ခြင်းတို့ကို ဆောင်ရွက်ပေးပါသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

မေး- ရောနှောတပ်ဆင်မှုအတွက် ပုံမှန်အချိန်က ဘယ်လောက်လဲ။
A: ရှေ့ပြေးပုံစံများသည် 5-7 ရက်အလုပ်လုပ်သည်။ အတွဲငယ် (1000 pcs အောက်) သည် 7-10 ရက်ကြာသည်။ ကြီးမားသောအတွဲများကို ဖြစ်ရပ်တစ်ခုပြီးတစ်ခု အကဲဖြတ်သည်၊ ပုံမှန်အားဖြင့် 10-15 ရက်အလုပ်လုပ်သည်။

မေး- လှိုင်းဂဟေအစား ရွေးချယ်ဂဟေကို ဘယ်အချိန်မှာ အသုံးပြုရမှာလဲ ။
A- အားကောင်းသော SMT အစိတ်အပိုင်းများ (BGAs၊ QFNs) သည် THT pads ၏ 5mm အတွင်းတွင် သို့မဟုတ် THT အစိတ်အပိုင်းများသည် အပူဒဏ်မခံနိုင်သည့်အခါ (ဥပမာ၊ ပလပ်စတစ်အိမ်များပါသော ချိတ်ဆက်ကိရိယာများ)။ အနီးနားရှိ SMT စက်ပစ္စည်းများကို ကာကွယ်ပေးသည့် THT အဆစ်များပေါ်တွင်သာ အပူကို အသုံးပြုပါသည်။

မေး- ရောနှောတပ်ဆင်ခြင်းအတွက် အထူး PCB ပစ္စည်း လိုအပ်ပါသလား။
A- Standard FR-4 သည် ကိစ္စအများစုအတွက် လုံလောက်ပါသည်။ သို့သော်၊ ဘုတ်တွင် ပါဝါမြင့်သော THT အစိတ်အပိုင်းများ (ထရန်စဖော်မာများ၊ ပါဝါ MOSFET) များ သယ်ဆောင်လာပါက၊ လှိုင်းဂဟေဖြင့် အပူဒဏ်ခံနိုင်စေရန် မြင့်မားသော Tg ပစ္စည်း (Tg ≥ 150°C) ကို အကြံပြုပါသည်။

မေး- SMT နှင့် THT အစိတ်အပိုင်းများကို ဘုတ်တစ်ဖက်တည်းတွင် ထားရှိနိုင်ပါသလား။
A: ဟုတ်ပါတယ်။ လှိုင်းဂဟေအတွက် အောက်ခြေနှစ်ဖက်ကို အပေါ်ဘက်တွင် ထားရှိခြင်းသည် ပုံမှန်ဖြစ်သည်။ SMT pads နှင့် THT အပေါက်များကြားတွင် အနည်းဆုံး 2-3mm ကင်းရှင်းမှုကို ထိန်းသိမ်းပါ။

မေး- Fanway သည် ခဲမပါသော ဂဟေဆော်ခြင်းကို ပံ့ပိုးပါသလား။
A: ဟုတ်ပါတယ်။ ကျွန်ုပ်တို့၏ reflow နှင့် wave ဂဟေစနစ်များသည် SAC305 နှင့် အပူချိန်ပရိုဖိုင်များကို လိုက်လျောညီထွေသတ်မှတ်ထားခြင်းဖြင့် ခဲ-မပါသော အခြားသတ္တုစပ်များနှင့် အပြည့်အဝသဟဇာတဖြစ်သည်။

သင့်ပရောဂျက်အတွက် ရောနှောစုပေါင်းအကဲဖြတ်မှုတစ်ခု လိုအပ်ပါသလား။ သင်၏ Gerber ဖိုင်များနှင့် BOM ကို ကျွန်ုပ်တို့၏ အင်ဂျင်နီယာအဖွဲ့ထံ ပေးပို့ပါ။ ကျွန်ုပ်တို့သည် 24 နာရီအတွင်း DFM အစီရင်ခံစာနှင့် ကိုးကားချက်ကို ပေးပါမည်။
